Fő komponens leírása
⒈Alsó szár/dugó: Támogatja a lemez aljának forgását.
⒉ Szeleptest: A szelepház, jellemzően két karima közé szorítva.
⒊Tányér: A magzáró elem, amely szabályozza az áramlást a forgáson keresztül.
⒋Felső szár: A fogantyút a tárcsához köti, nyomatékot továbbítva.
⒌Csomagolás: Megakadályozza a közepes szivárgást a szár mentén.
⒍ Motorháztető/fedél: Rögzíti a tömítést és csatlakozik a működtetőhöz.
⒎ Fogantyúszerelvény: Kézi működtetésű alkatrész zárófülekkel a különböző nyitási helyzetekben történő rögzítéshez.
Tervezési jellemzők
Rögzítse{0}}a kialakítást
A szeleptest körül található négy pozicionáló furat könnyű,{0}}költséghatékony szerkezetet tesz lehetővé, amely közepes- és alacsony{2}}nyomású csővezetékekhez is alkalmas.
Pozícionáló lemez fogantyú
Vegye figyelembe a 7. rész alatti fogazott alkatrészt, amely lehetővé teszi a szelep meghatározott szögben történő rögzítését 0 fok és 90 fok között a durva áramlásszabályozás érdekében.
Előnyök és hátrányok összehasonlítása
| Előnyök | Hátrányok |
|---|---|
| ✅ Kompakt szerkezet, kis méret és könnyű súly | ❌ A beszereléshez mindkét végén karimára van szükség; csere céljából minden csavart el kell távolítani |
| ✅ Könnyű kezelhetőség, gyors nyitás és zárás, alacsony működési nyomaték | ❌ Magas követelmények a csővezeték igazítására; könnyen elakad a beépítési eltérés miatt |
| ✅ Alacsony áramlási ellenállás és figyelemre méltó energiatakarékos -hatás | ❌ A nagy{0}}átmérőjű szelepek nagy üzemi nyomatékkal rendelkeznek, és csigahajtóművel kell felszerelni |
| ✅ gömbgrafitos öntöttvas anyag, nagy szilárdság és alacsony költség | ❌ Not suitable for high temperature (>120 fok), erős korróziós vagy nagy{1}}részecskés közeg |
| ✅ Megbízható tömítés, szivárgásmentes és széles alkalmazási tartomány | ❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa) |

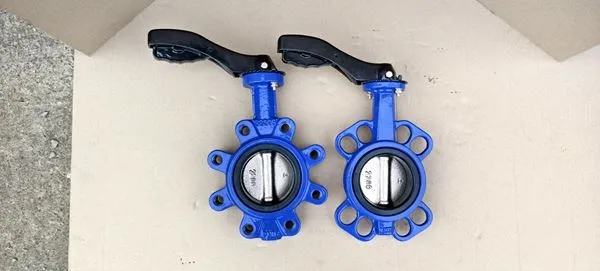

Termékbemutató
Képesítések
Népszerű tags: ostya pillangószelep, kínai ostya pillangószelep gyártók, beszállítók
