01. Termékleírás

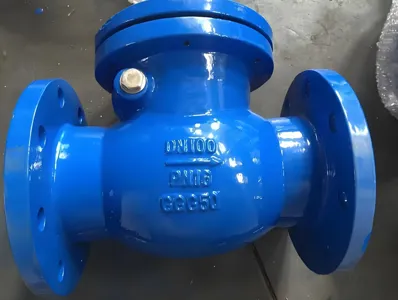

A gömbgrafitos öntöttvas lengő visszacsapó szelep egy olyan típusú szelep, amely magának a közegnek a hatására automatikusan nyit és zár. Elsődleges feladata a közeg visszaáramlásának megakadályozása és a balesetek elkerülése. Főleg csővezetékrendszerekben használják olyan iparágakban, mint a kőolaj-, vegyipar, gyógyszeripar, műtrágya és energiatermelés.
02. Alapvető információk
| Anyag | Öntött acél | Csatlakozási űrlap | Karima, hegesztés, bilincs |
|---|---|---|---|
| Szerkezet | Hinta | Nyomás | Alacsony és magas nyomás |
| Funkció | Ddcy kettős lebeny, Nrvr csend, Sfcv gumilebeny, Nrvr csend, Nrvr csend | Lezárási forma | Fém, tömítés, O-gyűrűs tömítés |
| Áramlási irány | Egyirányú | Standard | JIS,Bsw,ANSI,GB,DIN |
| Alkalmazás | Ipari felhasználás, víz ipari felhasználás, háztartási felhasználás | Szállítási idő | 15-25 nap |
| Bevonat | Testreszabott | Tervezés | BS 1868 / ASME B16.34 |
| Méret | DN15-DN1200 | Kapcsolat befejezése | Karimás RF, FF, RfJ, Bw |
| Szemtől szembe | ASME B16.10 | Végső karima | ASME B16.5 |
| Bw End | ASME B16.25 | Teszt | API598 |
| Származás | Kína | Jótállási idő | 24 hónap |
| OEM/ODM | Testreszabott | Csomag mérete | Testreszabott |
| Szállítási csomag | Fa tok | Specifikáció | személyre szabott |
03. Szerkezet és működési elv
Egyirányú áramlásszabályozás:
Csak egy irányba engedi a folyadék áramlását, automatikusan megakadályozva a visszaáramlást (nincs szükség külső műveletre).
Elsődleges típusok:
- Lengés típusa: Csuklós tárcsa kialakítás, alkalmas nagy-áramlási/alacsony{1}}sebességű alkalmazásokhoz
- Emelés típusa: Függőlegesen mozgó tárcsa, nagy tömítési teljesítmény
- Duplalemezes típus: Wafer{0}}stílusú, alacsony nyomásesésű kialakítás
- Golyós visszacsapó szelep típusa: Lebegő golyós szerkezet, kiválóan tűri a törmeléket
04.A termék jellemzői
A gömbgrafitos öntöttvas lengő-visszacsapó szelep, más néven lengő-visszacsapó szelep vagy lengő-visszacsapó szelep, automatikusan nyit vagy zár a közeg áramlásától és a gravitációtól függően. Feladata a közeg visszaáramlásának megakadályozása a csővezetéken belül.
A gömbgrafitos öntöttvas lengő-visszacsapó szelep egy automatikus szelep, amelyet elsősorban az egyirányú közegáramlást igénylő csővezetékekben használnak, és vízszintesen kell felszerelni.
Alkalmas tiszta hordozókhoz; nem ajánlott szilárd részecskéket vagy nagy viszkozitású közegekhez.
A fő test, a belső alkatrészek, a csomagolás, a tömítések és a kötőelemek anyagai ésszerűen kombinálhatók a felhasználói igényeknek vagy a tényleges működési feltételeknek megfelelően.
05.Termékparaméterek
| Névleges méret | Névleges méret (hüvelyk) | F | H (kb.) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |
06. Termékbemutató
07. Termékajánlatok
