Termék áttekintése

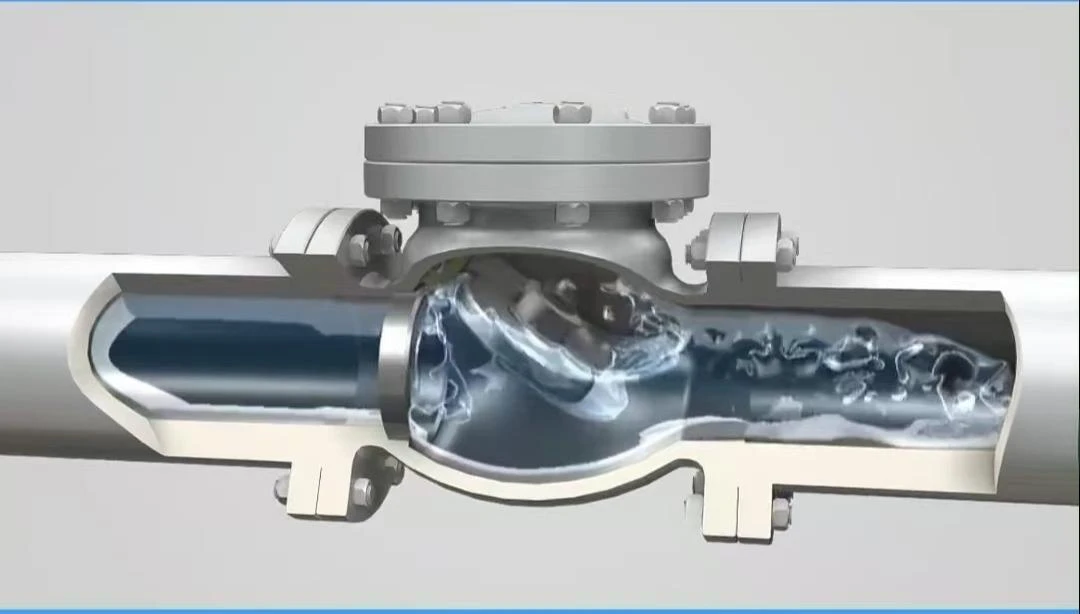

Ez a karimás lengőkaros visszacsapó szelep egy lengő típusú visszacsapó szelep. A szelep belsejében egy lengőkar mozgatja a tárcsát, hogy a csuklócsapon lendüljön. Az előremenő folyadéknyomás kinyitja a lemezt, hogy átengedje a médiát. Ha visszaáramlás történik, a tárcsa saját súlya és a fordított nyomás hatására automatikusan leáll, megakadályozva a folyadék visszaáramlását. A gömbgrafitos öntöttvas testtel és rugalmas gumitömítéssel sima áramlási utat és alacsony áramlási ellenállást kínál.
Főbb jellemzők
Az egyenes áramlási út alacsony áramlási ellenállást és kisebb nyomásveszteséget eredményez.
A tárcsa a billenő csuklópánt csapján lengő a rugalmas nyitás és zárás érdekében, ami kis erőt igényel előre áramlás esetén.
A tárcsa a saját súlya és a visszafolyási nyomás hatására automatikusan bezáródik, hogy megállítsa a folyadék fordított mozgását.
Egyszerű szerkezet a könnyű helyszíni karbantartáshoz és tömítéscseréhez.
Megbízhatóan működik vízszintes csővezetékeken, jó teljesítmény nagy méretű alkalmazásokhoz.
A rugalmas gumiülés szorosan záródik a szelep zárása után.
Alkalmazási forgatókönyvek

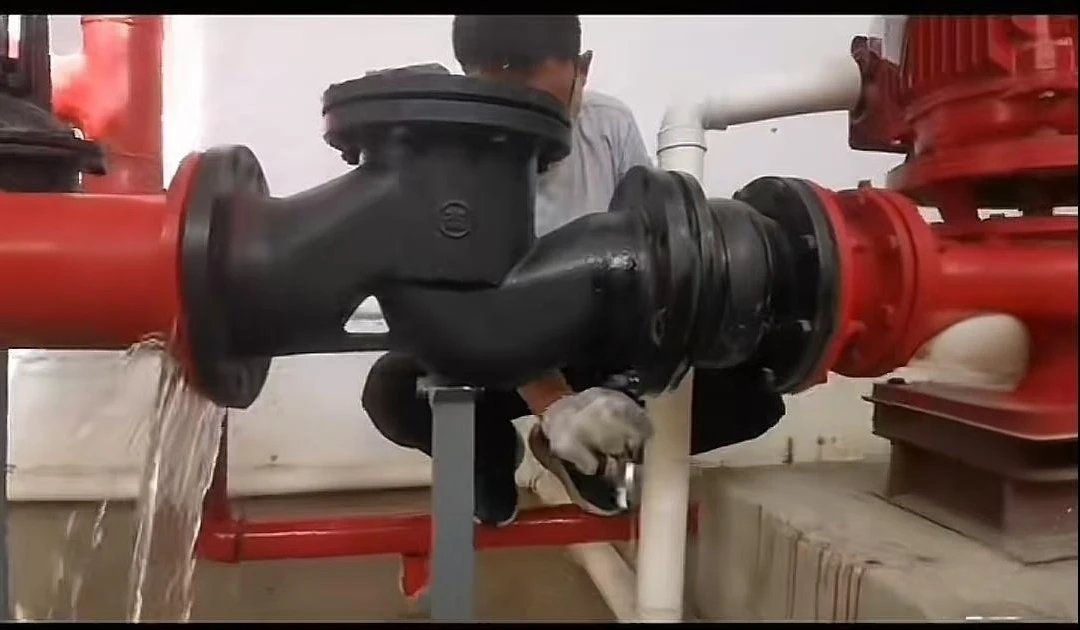

Ezt a billenő visszacsapó szelepet többnyire a szivattyú kimeneteinél szerelik fel, hogy megakadályozzák a közeg visszaáramlását és védjék a szivattyúberendezéseket. Széles körben alkalmazzák a települési vízellátó hálózatokban, vízművekben, szivattyútelepeken, szennyvíztisztító telepeken és csatornavezetékekben.
Műszaki előírások
| Műszaki paraméterek | Műszaki adatok |
|---|---|
| Szelep típusa | Karimás himba (lengőtárcsa) visszacsapó szelep |
| Nyomásértékelés | PN10 / PN16 |
| Mérettartomány | DN50-DN600 |
| Csatlakozás típusa | Karimás, EN 1092-2 |
| Test Anyaga | Öntöttvas GGG50 / QT450-10 |
| Tárcsa / billenőkar | Öntöttvas GGG50 / QT450-10 |
| Csuklócsap | SS420 / 2Cr13 rozsdamentes acél |
| Üléstömítés | EPDM gumi; NBR opcionális |
| Üzemi hőmérséklet | -10 fok ~ +70 fok |
| Alkalmazható média | Ivóvíz, nyersvíz, szennyvíz, általános szennyvíz |
| Tervezési szabvány | BS 5153, EN 12334 |
| Teszt szabvány | EN 12266-1 |
| Bevonat | FBE / folyékony epoxi bevonat (belső és külső) |
| Telepítés | Főleg vízszintes csővezetékekhez |
Fő komponensek
Szeleptest:Fő nyomás{0}}csapágyalkatrész, amely a közeg áramlási csatornájaként szolgál.
Motorháztető:Tömíti a szelepház tetejét az egyszerű belső ellenőrzés és karbantartás érdekében.
Szelepülés:EPDM vagy NBR gumielem a szoros tömítés érdekében a tárcsa zárásakor.
Lemez:Lengő{0}} típusú tömítőelem, amely elforgatható a járat nyitásához vagy zárásához.
Csaptengely:Csuklós tengely a tárcsa felszereléséhez, amely lehetővé teszi a tárcsa szabad kilengését.
Csavarok és anyák:Tűzihorganyzott szénacél rögzítők a szelepfedél rögzítéséhez a testhez.
Műszaki adatok és méretek
| DN | Méret (hüvelyk) | Szemtől szemben L (mm) | Teljes magasság H (mm) | Karima OD D (mm) | kb. Súly (kg) |
|---|---|---|---|---|---|
| DN50 | 2" | 203 | 112 | 165 | 15 |
| DN65 | 2½" | 216 | 132 | 185 | 19 |
| DN80 | 3" | 241 | 141 | 200 | 28 |
| DN100 | 4" | 292 | 162 | 220 | 35 |
| DN125 | 5" | 330 | 192 | 250 | 48 |
| DN150 | 6" | 356 | 211 | 285 | 66 |
| DN200 | 8" | 495 | 270 | 340 | 115 |
| DN250 | 10" | 622 | 316 | 400 | 175 |
| DN300 | 12" | 699 | 357 | 455 | 240 |
| DN350 | 14" | 787 | 420 | 520 | 330 |
| DN400 | 16" | 914 | 465 | 580 | 440 |
| DN450 | 18" | 965 | 520 | 640 | 560 |
| DN500 | 20" | 1016 | 570 | 715 | 700 |
| DN600 | 24" | 1219 | 660 | 840 | 980 |
