01. Termékleírás

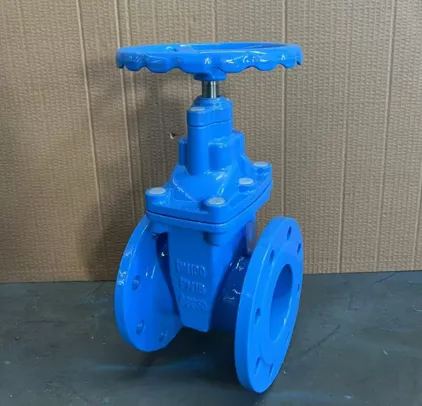

A gömbgrafitos öntöttvas felfutó szárú tolózár egy elterjedt csővezeték-szabályozó szelep, amelynek fő jellemzője, hogy a szelepszár működés közben a tolólappal együtt fel-le mozog, így a szelep nyitott vagy zárt állapota kívülről egyértelműen megfigyelhető.
Ez a szerkezet megkönnyíti a szár kenését, és egyértelműen jelzi a nyitási/zárási pozíciókat, így széles körben elterjedt.
02. Termékleírások
Emelkedő szárú RUGALMAS ÜLÉS KAPUSZELEP
| Fő külső és csatlakozási méret | ||||||||||||||
| DN | VÁZLAT (mm) | VÉGkarima PN10/16-CL125/150 | ||||||||||||
| BS5163 | LÁRMA F4 |
LÁRMA F5 |
ASME B16.10 |
AS2638 | EN 1092-2 | ASME B16.1/B16.42 | AS4087 n-d |
|||||||
| L | D | K | n-d | D | K | n-d | D | K | n-d | |||||
| 40 | 165 | 140 | 240 | - | 150 | 110 | 4-Φ19 | 127 | 98.5 | 4-Φ16 | - | - | - | |
| 50 | 178 | 150 | 250 | 178 | - | 165 | 125 | 4-Φ19 | 152 | 120.5 | 4-Φ19 | - | - | |
| 65 | 901 | 170 | 270 | 190 | - | 185 | 145 | 4-Φ19 | 178 | 139.5 | 4-Φ19 | - | - | |
| 80 | 203 | 180 | 280 | 203 | 203 | 200 | 160 | 8-Φ19 | 191 | 152.5 | 4-Φ19 | 185 | 146 | 4-Φ18 |
| 100 | 229 | 190 | 300 | 229 | 229 | 220 | 180 | 8-Φ19 | 229 | 190.5 | 8-Φ19 | 215 | 178 | 4-Φ18 |
| 125 | 254 | 200 | 325 | 254 | - | 250 | 210 | 8-Φ19 | 254 | 216 | 8-Φ22 | - | - | |
| 150 | 267 | 210 | 350 | 267 | 267 | 285 | 240 | 8-Φ23 | 279 | 241.5 | 8-Φ22 | 280 | 235 | 8-Φ18 |
| 200 | 292 | 230 | 400 | 292 | 292 | 340 | 295 | 8-Φ2312-Φ23 | 343 | 298.5 | 8-Φ22 | 335 | 292 | 8-Φ18 |
| 250 | 330 | 250 | 450 | 330 | 330 | 395/405 | 350/355 | 12-Φ2312-Φ28 | 406 | 362 | 12-Φ25 | 405 | 356 | 8-Φ22 |
| 300 | 356 | 270 | 500 | 356 | 356 | 445/460 | 400/410 | 12-Φ2312-Φ28 | 483 | 432 | 12-Φ25 | 455 | 406 | 12-Φ22 |
| 350 | 381 | 290 | 550 | 381 | 381 | 505/520 | 460/470 | 16-Φ2316-Φ28 | 533 | 476 | 12-Φ28 | 525 | 470 | 12-Φ25 |
| 400 | 406 | 310 | 600 | 406 | 406 | 565/580 | 515/525 | 16-Φ2816-Φ31 | 597 | 540 | 16-Φ28 | 580 | 521 | 12-Φ26 |
| 450 | 432 | 330 | 650 | 432 | 432 | 615/640 | 565/585 | 20-Φ2820-Φ31 | 635 | 578 | 16-Φ32 | 640 | 584 | 12-Φ26 |
| 500 | 457 | 350 | 700 | 457 | 457 | 670/715 | 620/650 | 20-Φ2820-Φ34 | 699 | 635 | 20-Φ32 | 705 | 641 | 16-Φ26 |
| 600 | 508 | 390 | 800 | 508 | 508 | 780/840 | 725/770 | 20-Φ3120-Φ37 | 813 | 749 | 20-Φ35 | 825 | 756 | 16-Φ30 |
RUGALMAS ÜLÉS TÖMÍTÉSI SZELEP
| Fő külső és csatlakozási méret | |||||||||
| PN10 | |||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| H | 215 | 245 | 285 | 320 | 360 | 415 | 445 | 585 | 670 |
| C | 160 | 180 | 200 | 200 | 250 | 250 | 280 | 320 | 350 |
| PN16 | |||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| H | 215 | 245 | 285 | 320 | 360 | 415 | 480 | 585 | 670 |
| C | 160 | 180 | 200 | 200 | 250 | 250 | 280 | 320 | 350 |
03. A termék szerkezeti jellemzői
Vizuálisan látható
A gömbgrafitos öntöttvas emelkedő szárú tolózár elsődleges előnye a szabad szár, amely lehetővé teszi a szár függőleges helyzetének egyértelmű láthatóságát. Ez lehetővé teszi a kezelők számára, hogy könnyen meghatározzák a szelep nyitott vagy zárt állapotát, megelőzve a helytelen működést. Különösen alkalmas olyan kritikus alkalmazásokhoz, mint a tűzvédelmi rendszerek.
Könnyen kenhető
A szelepszár anya általában a szelepháztetőn vagy a konzolon található, elkerülve a közeggel való közvetlen érintkezést. Ez megkönnyíti a kenést és a karbantartást, ezáltal meghosszabbítja az élettartamát.
Sok helyet foglal el
Mivel a szelepszárnak nyitáskor fel kell emelkednie, a teljes magasság megnő, ami nagyobb beépítési helyet igényel. Zárt területeken, például föld alatti csővezetékekben előfordulhat, hogy nem megfelelő.
04. A termék működési elve
| Forgassa el a kézikereket a kézikerék és a szelepszár közötti menetes csatlakozás előre- vagy visszahúzásához, ezáltal emelje meg vagy engedje le a szárhoz csatlakoztatott kaput a nyitási és zárási funkciók elérése érdekében. Amikor egy felszálló szárú tolózár zárva van, a tömítőfelületek kizárólag a közeg nyomására támaszkodnak a tömítéshez,-azaz a közegnyomás a kapu tömítőfelületét az ellenkező oldalon lévő ülékhez kényszeríti a tömítés biztosítása érdekében. Ezt öntömítésnek- nevezik. A legtöbb tolózár kényszertömítést alkalmaz. Zárt állapotban külső erővel a kapulemezt az üléshez nyomják, biztosítva, hogy a tömítőfelület tömített maradjon. |
05. Termékbemutató
06. Termék alkalmazások
A gömbgrafitos öntöttvas felfutó szárú tolózár folyadék szabályozására alkalmas különféle közegekben, beleértve a vizet, kőolajat, gázt és még sok mást. Széles körben használják az ipari szektorokban, mint például a vegyi feldolgozás, a kőolaj, a vízellátás és a vízelvezetés, valamint a polgári alkalmazásokban, például a háztartási vízrendszerekben és a csatornázásban.
Az ipari szektorban
A felfutó szárú tolózárakat általában csővezetékek elzárására és az áramlás szabályozására használják.
A civil szektorban
A felmenő szárú tolózárakat általában a háztartási vízvezetékek vezérlésére használják.
