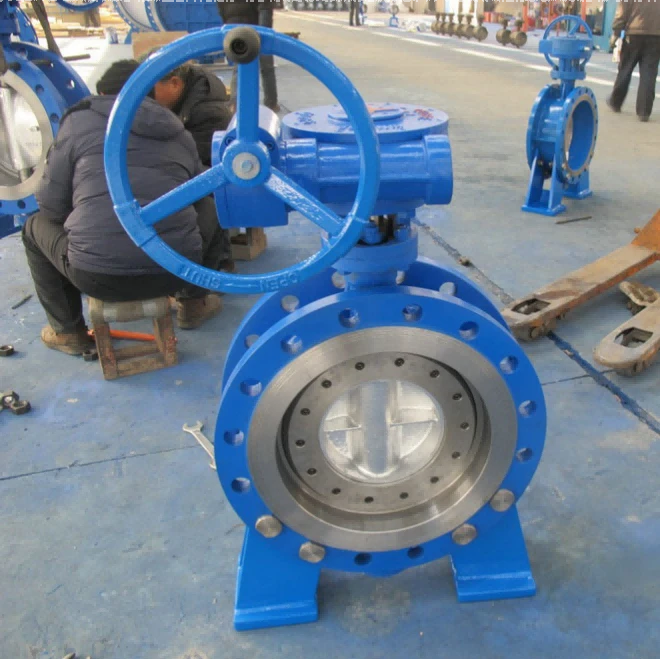

Háromszoros eltolt pillangószelep
A háromszoros eltolású pillangószelep egy nagy teljesítményű-fém kemény-tömítésű pillangószelep, amelyet nagy igénybevételű-ipari csővezeték-szolgáltatásokhoz terveztek.
Háromszoros excenteres szerkezeti kialakítása közvetlenül kezeli a hagyományos pillangószelepek gyakori fájdalompontjait: gyors tömítőfelület-kopás, nagy nyitási és zárási nyomaték, valamint megbízhatatlan tömítési teljesítmény. Jól bírja a zord munkakörülményeket is, beleértve a magas hőmérsékletet, a nagy nyomást és a nagy-kopást, és a hagyományos tolózárak és gömbszelepek egyik ideális helyettesítője.
A hármas excentricitás definíciója
A pillangószelep-technikában az "excentricitás" a szelepszár tengelye és a pillangótárcsa és a szeleptest tömítőfelületei közötti eltolási viszonyt jelenti. A hármas excenteres kialakítás három különálló eltolt szerkezetet használ a kiváló tömítési és működési teljesítmény érdekében.
Első excentricitás
(radiális excentricitás)
A szelepszár tengelye el van tolva a pillangótárcsa központi tengelyétől. Ez a szerkezet lehetővé teszi, hogy a tárcsa tömítőfelülete a nyitás után azonnal leváljon a szelepülékről, jelentősen csökkentve a súrlódási ellenállást a nyitási és zárási ciklusok során.
Második excentricitás
(axiális excentricitás)
A szelepszár tengelye eltér a szelepház középvonalától - a közegáramlás tengelyétől. A sugárirányú excentricitás mellett bütyökhatást kelt a tárcsa nyitásakor, így a tömítőfelületek azonnal elkülönülnek, és kiküszöböli a forgás közbeni tartós súrlódást.
Harmadik különcség
(szögexcentricitás)
A hagyományos pillangószelepek párhuzamos tömítésétől eltérően a tárcsa tömítőfelülete szöget zár be a forgástengelyével. Amikor a szelep záródik, a tárcsa szorosan a szelepülékhez ékelődik, így kényszertömítést képez, ami nagymértékben növeli a tömítés megbízhatóságát.
Főbb termékelőnyök
Fém kemény tömítés konstrukció
A szelep magtömítő szerkezeteként egy fém kemény tömítést alkalmaz. A tömítőfelület általában rozsdamentes acélt használ, amelyet kemény ötvözetekkel, például sztellitötvözettel borítanak, nagy keménységet és kiváló kopásállóságot biztosítva. Ellenáll a magas hőmérsékletnek, a nagy nyomásnak és a részecskékkel{2}}terhelt közeg okozta eróziónak, a tömítési besorolása pedig eléri az ANSI VI osztályt a nulla -szivárgási teljesítmény érdekében.
Csökkentett üzemi nyomaték
A háromszoros excenteres kialakítás kiküszöböli a tömítőfelületek közötti érintkezési súrlódást a teljes nyitási és zárási ciklus során. A hagyományos pillangószelepekhez képest a szükséges üzemi nyomaték 30-50%-kal csökken, így kompatibilis a kézi, pneumatikus és elektromos működtetésű beállításokkal.
Kompakt felépítés nagy áramlási kapacitással
Az áramvonalas pillangótárcsa alacsony áramlási ellenállási együtthatóval rendelkezik. Teljesen kinyitva minimális mértékben akadályozza a közeg áramlását. Kisebb a helyigénye, mint az azonos átmérőjű tolózáraké és gömbcsapoké, ami csökkenti a helyszíni telepítési helyigényt-.
Meghosszabbított élettartam
Mivel a tömítőfelületen nincs súrlódási kopás a rendszeres működés során, kopás- és korrózióálló építőanyagokkal párosítva, élettartama elérheti a hagyományos pillangószelepek 2-3-szorosát, hatékonyan meghosszabbítva a berendezések karbantartási intervallumait.
Termékösszetevők anyagai
A háromszoros eltolású pillangószelepek anyagának megválasztásának összhangban kell lennie a szállított közeggel, az üzemi nyomással és az üzemi hőmérséklettel. Az alábbiakban felsoroljuk az egyes magrészek általános anyaglehetőségeit.
Szeleptest
A standard testanyagok közé tartozik a szürkeöntvény (HT200, HT250), a gömbgrafitos öntöttvas (QT450-10, QT500-7), a WCB szénacél és a 304/316 rozsdamentes acél, amelyek mindegyike megfelel a különböző nyomás- és korrózióállósági követelményeknek.
Pillangó tányér
Az epoxi vagy poliuretán felületbevonatú gömbgrafitos öntöttvas a fő választás a pillangólemezekhez. Erősen korrozív munkakörülmények esetén a 304-es vagy 316-os rozsdamentes acél tárcsákat is széles körben alkalmazzák.
Szelepülés
A rendelkezésre álló ülésanyagok az elasztomer opciókat, például a nitrilkaucsukot (NBR), az EPDM-et és az FKM-et (Viton), valamint a fém kemény tömítési konfigurációkat, rozsdamentes acél hegesztési rátéttel a durva, nagy igénybevételű{0}}szolgáltatások érdekében.
Szelepszár
A szelepszárakat általában 2Cr13 rozsdamentes acélból, 1Cr18Ni9Ti rozsdamentes acélból vagy króm{5}}molibdénötvözet acélból készítik a megbízható torziós szilárdság és kopásállóság biztosítása érdekében.
Működtető csatlakozó
A hajtómű csatlakozókonzoljai jellemzően gömbgrafitos öntöttvasból QT450-10 vagy Q235 szénacélból készülnek, egyensúlyt teremtve a szerkezeti merevség és a gyártási költségek között.
Telepítési specifikációk
Telepítés előtti előkészítés
A szelep felszerelése előtt először ellenőrizze annak modelljét és specifikációit a csővezeték követelményeihez képest, hogy megbizonyosodjon a kompatibilitásról az üzemi nyomással, hőmérséklettel és szállított közeggel. Távolítson el minden szennyeződést a szeleptesten és a tömítőfelületeken, tesztelje a pillangótárcsát, hogy sima nyitási és zárási mozgást végez-e, és ellenőrizze a tömítési felületeket karcolások vagy látható sérülések szempontjából. Győződjön meg arról is, hogy a csővezeték karimái simaak és tiszták, és nem maradtak sorja vagy hegesztési salak az érintkezési felületeken.
Főbb telepítési pontok
A szelep támogatja mind a vízszintes, mind a függőleges telepítést. Javasoljuk a vízszintes szelepszár-tájolást, mivel ez csökkenti a közepes szennyeződések lerakódását és kopását a tömítőfelületeken. A beszerelés során tartsa kissé nyitva a pillangótárcsát, hogy elkerülje a tömítési felületek véletlen nyomássérülését. A karimacsavarok meghúzásakor szimmetrikus, egyenletes meghúzási sorrendet kövessen - az egyoldali-egyenetlen erő könnyen deformálhatja a szeleptestet, és tömítés meghibásodását okozhatja. A szelepmozgatókkal felszerelt szelepeknél kalibrálja a szelepszár és a működtető kimenő tengelyének koaxialilitását. A helytelen beállítás excentrikus nyomatékot generál, amely idő előtt elkophat vagy károsíthatja a belső alkatrészeket.
Telepítés utáni ellenőrzés
A felszerelés után manuálisan működtesse a szelepet egy teljes cikluson keresztül, hogy megbizonyosodjon arról, hogy zökkenőmentesen, elakadás nélkül nyílik és zár. Működtetett szerelvényeknél csatlakoztassa a tápellátást vagy a levegőellátást, és ellenőrizze, hogy a távirányító jelei pontosan megegyeznek-e a szelep tényleges nyitási helyzetével. Fejezze be a csővezeték nyomáspróbáját; nulla szivárgás a szelepnél azt jelenti, hogy a telepítés átment az átvételen.
Fontos óvintézkedések
Soha ne szerelje szét vagy javítsa a szelepet, ha a csatlakoztatott csővezeték nyomás alatt van. Mindig tartson elegendő helyet a telepítési hely körül, hogy támogassa a rutinszerű karbantartást és a jövőbeni alkatrészek cseréjét.
Alkalmazandó munkafeltételek
A háromszoros eltolt pillangószelepeket úgy tervezték, hogy megbízhatóan teljesítsenek a legdurvább működési forgatókönyvek széles skáláján, és alapvető képességeik négy kulcsfontosságú alkalmazási dimenziót lefednek.
Magas hőmérsékletű szolgáltatás
A szelep -40 és 600 fok közötti hőmérsékleti ablakon belül stabilan működik, és kiválóan alkalmas gőzvezetékekhez, magas hőmérsékletű forró olajszállító vezetékekhez és kazán-füstgáz-rendszerekhez.
Nagynyomású szerviz
A rendelkezésre álló nyomásértékek PN16-tól PN100-ig terjednek, teljes mértékben kielégítve a nagy-nyomású közeg szállítási igényeit a petrolkémiai, szénkémiai és más nehézipari ágazatokban.
Igényes médiakompatibilitás
Hatékonyan kezeli a kihívást jelentő közegtípusokat, beleértve a szilárd részecskéket, például érc- és szénport, korrozív anyagokat és gyúlékony, robbanásveszélyes anyagokat, például földgázt hordozó folyadékokat.
Nagy átmérőjű csővezeték használata
A szelepek átmérője DN50-től DN3000-ig terjed, így széles körben alkalmazzák a nagy-áramú folyadékszabályozáshoz a városi fűtésben, a kohászatban, az energiatermelésben és a kapcsolódó iparágakban.
