Termékleírás

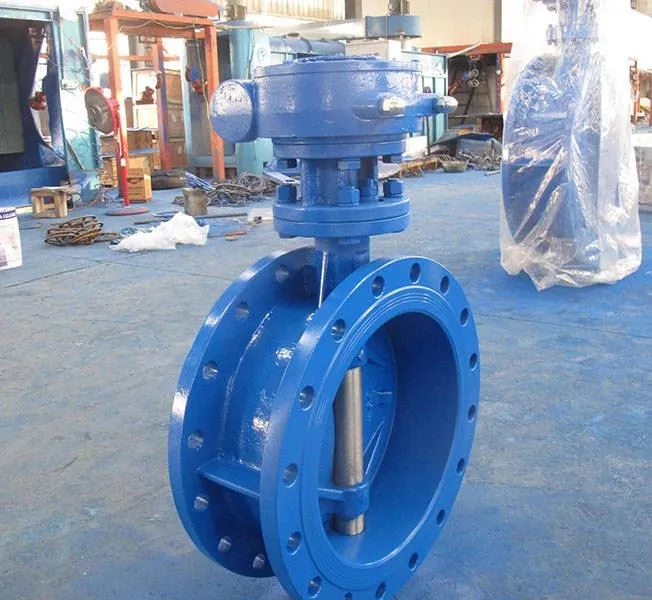

dupla eltolt pillangószelep
A nagy teljesítményt és a költséghatékonyságot{0}} ötvöző folyadékszabályozó eszközként a dupla eltolt pillangószelep technológiai továbbfejlesztése az egyetlen excenteres pillangószelephez képest. Egyedülálló, kettős eltolt szerkezeti kialakítása az alacsonyabb nyitási és zárási nyomaték, a kiváló tömítési teljesítmény és a hosszabb élettartam fő előnyeit biztosítja.
A termék szerkezete és működési elve
Termék felépítése
A dupla eltolt pillangószelep fő újítása a "kettős eltolásos" kialakításban rejlik, ahol a szelepszár tengelye egyszerre van eltolva a pillangólemez középpontjától (axiális excentricitás) és a szeleptest középpontjától (radiális excentricitás). Ez a speciális szerkezet lehetővé teszi, hogy a pillangólemez teljesen leváljon a szelepülékről, a szelepnyitás során csak nagyon kis elfordulással, elkerülve a túlzott összenyomást és súrlódást a pillangólemez és a szelepülés között. Zárt állapotban a pillangólemez ellentétes irányba forog, és az excenter szerkezet irányító hatásán keresztül pontosan illeszkedik a szelepülékhez. A helyzettömítés elvét kihasználva a szelepülék rugalmas összenyomását a pillangólemezzel valósítják meg a szoros tömítés. Egyes fémtömítés-modellek még önkompenzáló tulajdonsággal is rendelkeznek, amely szerint "minél nagyobb a nyomás, annál megbízhatóbb a tömítés".
Működési elv
A szelep főként olyan alapvető alkatrészekből áll, mint a szeleptest, pillangólemez, szelepülés, szelepszár, tömítések és rögzítőelemek.
A szeleptest beépített öntési eljárást alkalmaz a szerkezeti szilárdság és merevség biztosítása érdekében.
A pillangólemez opcionálisan tervezhető kettős-lapos rácsos, több-csatornás kialakítással, amely kiegyensúlyozza a vízáramlás erejét nagy áramlási sebességek mellett, megakadályozva a szeleplemez rezgését és javítva a működési stabilitást.
A szelepszárat és a pillangólemezt kúpos csapokkal vagy más biztonságos csatlakozásokkal rögzítik egymáshoz, hogy megakadályozzák a kilazulást és a szivárgást az átvitel során.
A tengelytömítés több-lebegő "O" gyűrűs tömítőszerkezetet használ, amely belső közeg tömítést és külső szennyeződés elleni védelmet is biztosít.
A termék jellemzői és előnyei
Kiváló tömítési teljesítmény
Az excenteres szerkezet lehetővé teszi, hogy a pillangólemez és a szelepülék beépített -tömítést képezzen, hatékonyan megakadályozva a levegő és a víz szivárgását.
Kopásállóság
A pillangólemez nyitáskor gyorsan leválik a szelepülékről, csökkentve a köztük lévő súrlódást és kopást, valamint meghosszabbítva a szelepülék élettartamát.
Alacsony nyitási és zárási nyomaték
A dupla eltolt kialakítás csökkenti a súrlódást a pillangólemez és a szelepülék között, csökkenti a szelep nyitási és zárási nyomatékát, és megkönnyíti a működést.
Széleskörű alkalmazhatóság
Alkalmas széles hőmérséklet- és nyomástartományhoz, kielégítve a különböző iparágak folyadékközeg-szabályozási igényeit.
Anyagösszetétel
Szeleptest
gömbgrafitos öntöttvas, szürkeöntvény; szénacél, ötvözött acél; rozsdamentes acél; Hastelloy, titán ötvözet.
Szelepszár
Általában rozsdamentes acélt használnak; nagynyomású- vagy erősen korrozív körülményekhez a csapadék-edző rozsdamentes acél vagy a Hastelloy kerül kiválasztásra.
Lemezlemez
gömbgrafitos öntöttvas; öntött acél; rozsdamentes acél.
Szelepülés
Puha-tömítésű szelepülékek: politetrafluoretilén (PTFE), megerősített politetrafluoretilén (RPTFE), nitrilkaucsuk (NBR), fluorgumi (FKM/Viton).
Kemény-tömítésű szelepülések: Rozsdamentes acél (304, 316) keményötvözet fedőréteggel (Stellite) vagy kerámia bevonattal.
Termékalkalmazási forgatókönyvek
Városi Vízügyi szolgáltatások
Ivóvíz szállítása és elosztása, nyersvíz felvétel, szennyvíztisztító telepi befolyó és szennyvíz rendszerek, valamint iszapkezelő rendszerek.
01
Power Energy
Kazán tápvíz, keringtető vízrendszerek és generátoros hűtővíz csővezeték áramlásszabályozása.
02
Petrolkémiai ipar
Könnyű olajok, vegyi oldószerek és földgáz szállítása és{0}}elzárása.
03
Kohászat és Építőanyagok
Kohászati szennyvíztisztítás, bányászati zagyszállítás, nyersanyagszállító csővezetékek az építőanyag-gyártási folyamatokban.
04
Egyéb iparágak
HVAC rendszerek, médiaszállítás az élelmiszer- és italiparban, valamint ipari keringtető vízrendszerek stb.
05
Csomagolás és Szállítás
Tanúsítványaink
A Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. a szürkeöntvény és gömbgrafitos öntöttvas termékek vezető gyártója és szállítója. A Shanxi tartomány nehézipari övezetében található székhelyű vállalat bőséges ipari nyersanyagforrásokból profitál, mint például a vas, koksz és acél, így szilárd anyagokkal támogatja a termelést és erőforrásait.
További információért forduljon hozzánk: WhatsApp/WeChat: +8618334738900
E-mail: info@jthypipe.com; jthypipeamy@126.com
Népszerű tags: gömbgrafitos öntöttvas dupla eltolt pillangószelep, Kína gömbgrafitos öntöttvas dupla eltolt pillangószelep gyártók, beszállítók
