bevezetni
Az ostyakarral működtetett pillangószelep a kar működtetésével közvetlenül forgatja a tárcsát, hogy megvalósítsa a csővezeték ki- és bekapcsolását és az áramlás szabályozását. Az ostyaszerű beépítést alkalmazza, két csőkarima közé szorítva könnyű elzárószelepként. A tömítőfelületek lágy tömítésű gumi anyaggal vannak ellátva, amely jó tömítési teljesítményt és kopásállóságot kínál a megbízható tömítés fenntartása érdekében még hosszú távú működés után is.
Legfontosabb specifikációk
| Tétel | Specifikáció |
|---|---|
| Termék neve | Wafer karral működtetett pillangószelep |
| Test Anyaga | gömbgrafitos öntöttvas QT450-10 |
| Lemez anyaga | Öntöttvas / Rozsdamentes acél SS304 |
| Ülés / tömítés | EPDM / NBR gumi lágy tömítés |
| Nyomásértékelés | PN10 / PN16 |
| Csatlakozás típusa | Ostya típusú (két karima közé szorítva) |
| Mérettartomány | DN40 - DN300 |
| Munkaközeg | Víz, szennyvíz, gyenge maró folyadék |
| Közepes hőmérséklet | -10 fok ~ +80 fok |
| Művelet | Kézi kar / fogantyú |
| Felületi bevonat | Epoxi por korróziógátló bevonat |
| Funkció | 90 fokos elforgatás nyitáshoz és záráshoz, elzáráshoz és áramlásszabályozáshoz |
Termékbemutató
Jellemzők
Könnyű ostyabilincs szerkezet, kompakt méret, telepítési helyet takarít meg
01
Egyszerű kézi kar meghajtás, a nyitást és zárást 90 fokos elforgatással fejezi be mind a leállításhoz, mind az áramlásszabályozáshoz
02
Az EPDM / NBR gumiból készült puha ülés szoros tömítést és jó kopásállóságot biztosít; megőrzi a megbízható teljesítményt hosszú ideig tartó szervizelés után
03
Gyors szerelés, egyszerűen két csőkarima közé szorítva, további karimatömítések nélkül
04
Cserélhető gumiülés az egyszerű helyszíni karbantartás és alkatrészcsere érdekében
05

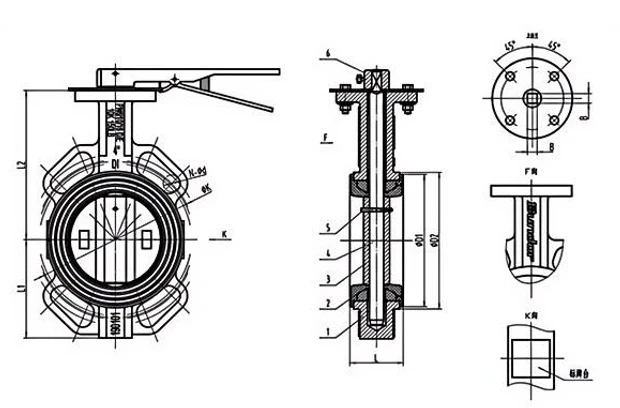

Műszaki adatok és méretek
| Névleges méret | PN10 | PN 16 | Osztály 150 | JIS 10K | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS (hüvelyk) | L | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd |
| 50 | 2" | 43 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120.7 | 4-Φ19 | 120 | 4-Φ19 |
| 65 | 2 1/2" | 46 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139.7 | 4-Φ19 | 140 | 4-Φ19 |
| 80 | 3" | 46 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152.4 | 4-Φ19 | 150 | 8-Φ19 |
| 100 | 4" | 52 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190.5 | 8-Φ19 | 175 | 8-Φ19 |
| 125 | 5" | 56 | 210 | 8-Φ18 | 210 | 8-Φ18 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 |
| 150 | 6" | 56 | 240 | 8-Φ22 | 240 | 8-Φ22 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 |
| 200 | 8" | 60 | 295 | 8-Φ22 | 295 | 12-Φ22 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 |
