01.Termékleírások

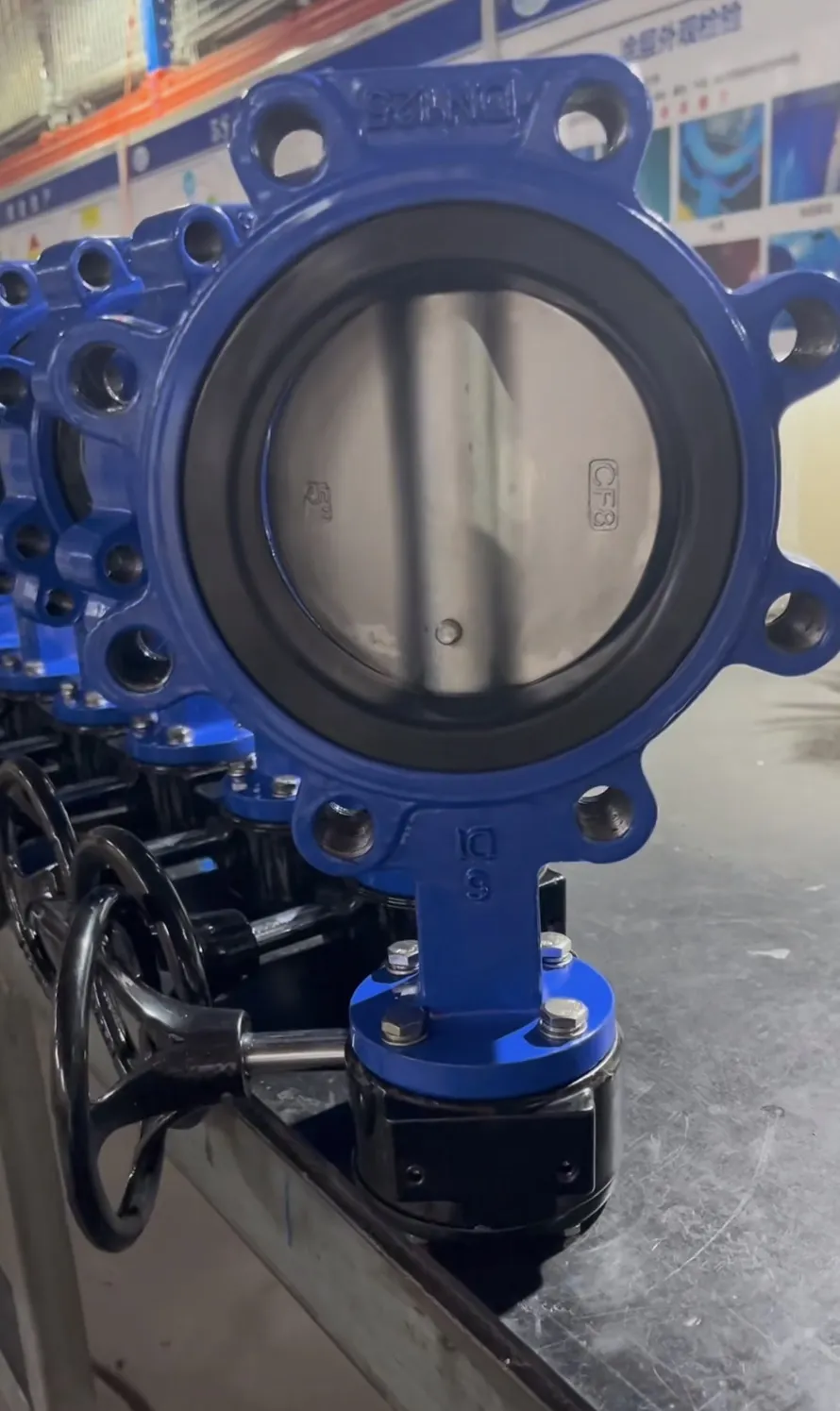

A fül{0}}típusú pillangószelepek a pillangószelepek egyik változata, amelyek teste füles szerkezetekkel rendelkezik, és elsősorban a folyadékáramlás szabályozására és szabályozására szolgál. Általában olyan alkatrészekből állnak, mint a szeleptest, tárcsa, tömítőgyűrű és működtető, ezek a szelepek a tárcsa forgatásával működnek, hogy megváltoztassák az áramlási járat nyílását, ezáltal szabályozva a folyadék áramlási sebességét és nyomását.

Kompakt felépítésük, könnyű súlyuk és minimális helyigényük miatt a füles{0}} típusú pillangószelepek különféle alkalmazásokhoz alkalmasak, amelyek folyadékáramlás-szabályozást és elzárást igényelnek, különösen a szigorú áramlásszabályozási igényű rendszerekben.

ac3148099af41e96f5b47074af76e518

02.Alapparaméterek

Standard	EN593/ ISO 5752/BS5155/AWWA C504 A karimás fúrás a DIN 2501, BS4504, ANSI B16.1 szerint
Üzemi nyomás	10bar/16bar/25bar
Tesztnyomás
Héj	15bar/24bar/37,5bar
Pecsét	11bar/17,6bar/27,5bar
Anyag
Test	DI/CI /szénacél/rozsdamentes acél
Lemez	DI/Rozsdamentes acél 304/316,AL-Bronz
Tengely	Rozsdamentes acél410/416/420
Ülés	EPDM/NBR
Bevonat	Belül és kívül fúziós kötésű epoxi bevonattal min250μm

MÉRET	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	Súly (kg)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270

03. Működési elv

A saru{0}} típusú pillangószelepek működési elve megegyezik a hagyományos modellekkel -, amelyek a folyadékáramlást a szeleptárcsa forgásán keresztül szabályozzák. Az alábbiakban röviden ismertetjük a munkafolyamatot:

Lemezforgatás:

A szeleptárcsa a pillangószelep központi elemeként szolgál. Jellemzően fémből vagy műanyagból készül, és a szelepszáron keresztül csatlakozik az aktuátorhoz. Különféle típusú hajtóművek,-beleértve a kézi, pneumatikus és elektromos változatokat is,-a szelepszár elforgatásával hajtják meg a tárcsa forgását.

Áramlási szabályozás:

A tárcsa forgása megváltoztatja a szelep belső áramlási csatornájának nyitását. A tárcsa különböző szögekbe forgatható az áramlási sebesség igény szerinti szabályozásához, teljesen lezárható a folyadék teljes blokkolása érdekében, vagy kinyitható, hogy nagyobb áramlási mennyiséget biztosítson.

Tömítési teljesítmény:

A füles{0}} típusú pillangószelepek a tömítést a szeleptest és a tárcsa közé szerelt tömítőgyűrűn keresztül érik el. A szelep tömítési teljesítményét a tömítőgyűrű anyaga és szerkezeti felépítése határozza meg, a gumi, politetrafluoretilén (PTFE) és fém a leggyakrabban használt opciók.

Fül kialakítása:

A füles-típusú pillangószelepeket a test{1}}beépített fülszerkezetük különbözteti meg. Ezek a fülek növelik a test szilárdságát, biztosítják a tárcsa egyenletes forgását, és megvédik a szeleptestet a túlzott folyadékáramlási hatásoktól.

04. Elsődleges összetevők

Szeleptest:

A szeleptest a pillangószelep elsődleges alkotóeleme, amely általában olyan anyagokból készül, mint például öntöttvas, rozsdamentes acél vagy ötvözött acél. A fül-típusú pillangószelep teste külső fülszerkezettel rendelkezik, amelyet az erősség növelésére és más alkatrészek rögzítésére terveztek.

Lemez:

A tárcsa a folyadékáramlást szabályozó központi elem. Általában kör vagy ellipszis alakú, és készülhet öntöttvasból, rézből, rozsdamentes acélból vagy hasonló anyagokból. A tárcsa érintkezik a szelepház belső áramlási járatával, és forgás közben szabályozza az áramlási sebességet.

Szelepszár:

A szelepszár összeköti a tárcsát a működtető szerkezettel. Forgása mozgatja a tárcsát, szabályozva a szelep nyitását és zárását, és általában korrózióálló fémekből készül.

Tömítőgyűrű:

Ez az alkatrész lezárja a tárcsa és a test közötti rést, hogy megakadályozza a folyadékszivárgást. Anyaga-gumi, PTFE vagy fém-a működési környezet alapján kerül kiválasztásra.

Működtető:

Az indítószerkezet lehet kézi, elektromos, pneumatikus vagy hidraulikus hajtású. Meghajtja a szeleptárcsát a száron keresztül, hogy szabályozza a folyadék áramlását. A kézi működtetés kisebb szelepekhez illik, míg az elektromos és pneumatikus működtetés a távoli vagy automatizált vezérlési alkalmazásokhoz előnyös.

A fül szerkezete:

A szeleptest fülszerkezete növeli a szerkezeti szilárdságot, lehetővé téve, hogy jobban ellenálljon a folyadéknyomásnak, és támogassa a tárcsa és a szár stabil összeszerelését.

05. A termék előnyei

Kompakt szerkezet, könnyű:

A saru{0}}típusú pillangószelepek kompaktabb kialakításúak, mint más szeleptípusok, így helyet takarítanak meg a beszerelésben, csökkentik a súlyt, valamint egyszerűsítik a telepítést és a karbantartást.

Pontos áramlásszabályozás:

A szeleptárcsa elforgatásával a füles{0}} típusú pillangószelep lehetővé teszi a folyadékáramlás pontos beállítását, így széles körben alkalmazzák az áramlásszabályozást igénylő rendszerekben.

Kiváló tömítési teljesítmény:

A tömítőgyűrű-tárcsa interfészének optimalizált kialakítása a füles- típusú pillangószelepet kiváló tömítési teljesítménnyel ruházza fel, elkerülve a folyadékszivárgást.

Könnyű telepítés:

A szelep egyszerű felépítése nem igényel bonyolult tartozékokat vagy szerszámokat a telepítéshez, lehetővé téve a gyors beállítást, amely időt és költséget takarít meg.

Rugalmas működés:

A szelep egyszerű felépítése lehetővé teszi a telepítést bonyolult tartozékok vagy szerszámok nélkül, ami lehetővé teszi a gyors beállítást, amely időt és költséget takarít meg.

Könnyű karbantartás:

A pillangószelepek egyszerű felépítésűek, lehetővé téve az alkatrészek egyszerű karbantartását és cseréjét, ami csökkenti a berendezés állásidejét és a karbantartási költségeket.

06. Alkalmazási területek

Kiváló áramlásszabályozásuknak, tömítési teljesítményüknek és szerkezeti előnyeiknek köszönhetően a füles{0}}típusú pillangószelepeket széles körben használják különféle iparágakban és alkalmazásokban, -különösen a közepes- és az alacsony{3}}nyomású folyadékszállító rendszerekben. A gyakori alkalmazási területek a következők:

Kőolajipar

Olaj, gáz, földgáz és egyéb folyadékok áramlásának szabályozása és szabályozása.

Vegyipar

Vegyi nyersanyagok, oldószerek, sav{0}}bázis oldatok és egyéb folyadékok áramlásának szabályozása és szabályozása.

Energiaipar

Áramlásszabályozás és szabályozás hűtővíz- és gőzvezetékekben.

HVAC

Vízáramlás és légáramlás szabályozása fűtési, szellőztetési és légkondicionáló rendszerekben.

Vízellátó és vízelvezető rendszerek

Átfolyásszabályozás és szabályozás a települési vízellátó és vízelvezető vezetékekben.
