Termékleírás

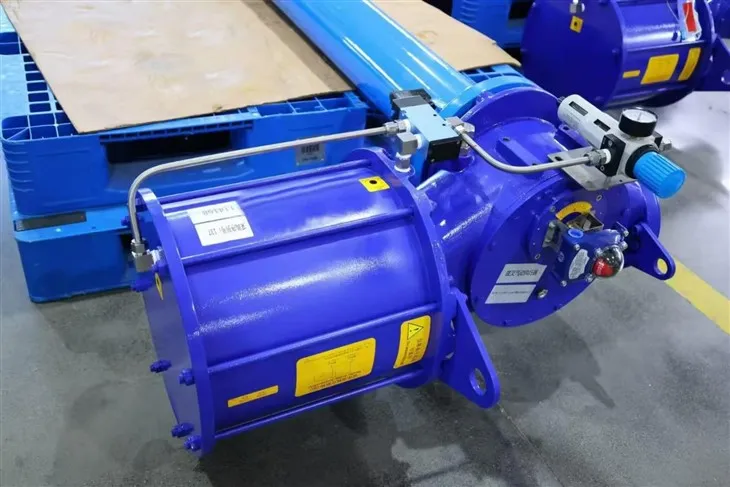

Mi az a gömbgrafitos öntöttvas pneumatikus pillangószelep?
A gömbgrafitos öntöttvas pneumatikus pillangószelepek gömbgrafitos öntöttvas szeleptesttel ellátott pneumatikus pillangószelepek, amelyek a pneumatikus pillangószelepek alkategóriájába tartoznak. Egyesítik a pneumatikus pillangószelepekben található automatizált vezérlés előnyeit a gömbgrafitos öntöttvas nagy szilárdságával és ütésállóságával, így rendkívül költséghatékony-be-/ki/szabályozó szelepek ipari folyadékvezetékekhez. Széles körben alkalmazhatók olyan általános közegekben, mint a víz, szennyvíz, levegő és olaj.
Szerkezeti összetétel
Versenyelőny
Szeleptest
Öntöttvasból készült, nagy szilárdságot, jó szívósságot és erős korrózióállóságot kínál. Ellenáll a nagy nyomásnak, és alkalmazkodik a különféle munkakörnyezetekhez, így stabil alátámasztást és tömítőteret biztosít a teljes szelep számára.
01
Pillangó tányér
Általában gömbgrafitos öntöttvasból vagy más megfelelő anyagból készül, tárcsa alakú, és a csőátmérő mentén szerelik fel. A szelepszár tengelye körül forog, hogy szabályozza a szelep nyitását és zárását.
02
Szelepszár
Általában szénacélból vagy rozsdamentes acélból készül, összeköti a pillangólemezt és a pneumatikus működtetőt, továbbítja a nyomatékot és biztosítja a pillangólemez pontos forgását.
03
Pecsétek
A szelepülék tömítőanyaga gyakran gumi, például EPDM vagy NBR. A gumi rugalmasságát kihasználva jó tömítést ér el, kétirányú tömítést biztosít és megakadályozza a közeg szivárgását.
04
Pneumatikus működtető
A pillangószelep testéhez mechanikusan csatlakoztatva légnyomásjeleket kap a pillangólemez forgásának meghajtására. Lehetővé teszi a távvezérlést és az automatizált működést, valamint kettős-és egyszeres- működésű (tavaszi visszatérés) típusban kapható.
05
Főbb jellemzők
A gömbgrafitos vas anyag exkluzív előnyei
Nagy szilárdság és ütésállóság
Ellenáll a csővezeték-folyadékok hatásának és a külső telepítési környezet vibrációjának. Nem deformálódik és nem repedik könnyen, így alkalmas összetett alkalmazásokhoz, mint például a városi vízellátás és vízelvezetés, valamint a szennyvízkezelés.
Magas költséghatékonyság
A teljesítmény közel áll az öntött acél szeleptestekhez, míg a költség sokkal alacsonyabb, mint az öntött acél és a rozsdamentes acélé. Különösen alkalmas nagy,-DN300 feletti átmérőjű szelepekhez, jelentősen csökkentve a projekt beszerzési költségeit.
Jó korrózióállóság
A bevonat/gumi bélés után a szeleptest ellenáll a víz, szennyvíz, gyenge savak és lúgok stb. okozta korróziónak, így nincs szükség gyakori cserékre.
Jó Casting Teljesítmény
Nagy-átmérőjű, összetett-szerkezetű szeleptestekbe önthető, hogy megfeleljen a különböző csatlakozási módok (ostya, karima) igényeinek.
A pneumatikus pillangószelep általános előnyei
Gyors nyitás és zárás
A kapcsolás 90 fokos elforgatással végezhető, ami rövid reakcióidőt eredményez, gyors be-/kikapcsolást igénylő csővezetékekhez.
Alacsony áramlási ellenállás
Nyitás után a tárcsa párhuzamos a közeg áramlási irányával, ami alacsony nyomásveszteséget és jó energiamegtakarítást eredményez.
Kényelmes telepítés és karbantartás
Kis méret és könnyű súly, minimális telepítési helyet igényel; a szétszerelés nem igényel teljes eltávolítást, csak a tömítések vagy a működtetők cseréje szükséges.
Műszaki előírások
- Általános típus, D641X/D671X modell - 10Q/16Q
| Paraméter kategória | Specifikus paraméterek | Megjegyzések |
| Névleges átmérő (DN) | DN50-DN1200 | A főbb specifikációk lefedik, nagyobb átmérők testreszabhatók |
| Névleges nyomás (PN) | 0,6/1,0/1,6/2,5 MPa | Alkalmas hagyományos ipari nyomásviszonyokhoz |
| Szeleptest anyaga | gömbgrafitos vas (QT450-10) | Nagy szilárdság, jó szívósság, ütés- és korrózióállóság |
| Pillangó tányér anyaga | gömbgrafitos vas / 304 / 316 rozsdamentes acél | A közeg korrozivitása szerint van kiválasztva |
| Tömítőanyag | EPDM/NBR/PTFE | Az EPDM vízhez/gőzhöz, az NBR olajokhoz, a PTFE savakhoz és lúgokhoz alkalmas |
| Csatlakozási mód | Ostya típusú, Karima típusú | Ostya típus kompakt telepítéshez, karimás típus nagy nyomáshoz |
| Pneumatikus működtető | Kétszereplős-/egyszereplős-(tavaszi visszatérés) | A kettős-működéshez levegő szükséges a nyitáshoz és záráshoz, az egyszeri-működésű működés automatikusan visszaáll hiba esetén |
| Levegőforrás nyomása | Kettős{0}}hatás: 0,4–0,6 MPa; Egy-működésű: 0,5–0,7 MPa | Három-egységnyi nyomás-stabilizáló szűrő szükséges. |
| Alkalmazható hőmérséklet | EPDM: -20 fok -120 fok ; PTFE: -40 fok -180 fok | tömítőanyagtól függően |
| Ellenőrzési módszer | Be/Ki (két{0}}állás) / Szabályozott (4-20 mA pozicionáló) | A szabályozott típus arányos áramlásszabályozásra szolgál. |
| Nyitás/zárás ideje | Legfeljebb 3-5 s (DN kisebb vagy egyenlő, mint 300) | Nagyobb átmérőknél valamivel hosszabb lehet az idő. |
| Szivárgási osztály | Puha tömítés ANSI B16.104 VI osztályú | Kétirányú tömítés,-zéró szivárgás. |
Általános besorolások
A tömítés típusa szerint
Puha-tömítés gömbgrafitos öntöttvas pneumatikus pillangószelep
A tömítőelem gumiból vagy PTFE-ből készült, kiváló tömítési teljesítményt biztosít (akár nulla szivárgásig), hőmérsékletállóságot, legfeljebb 120 fokot, nyomásállóságot PN16-nál kisebb vagy azzal egyenlő, alkalmas tiszta közegekhez, például tiszta vízhez, szennyvízhez és levegőhöz.
Kemény-tömítésű gömbgrafitos öntöttvas pneumatikus pillangószelep
A tömítőfelület fémötvözet, hőállósága 400 fokig és nyomásállósága PN40-ig terjedhet, alkalmas magas hőmérsékletű-gőzre és kis mennyiségű részecskéket tartalmazó közegekre, de a tömítési pontosság valamivel kisebb, mint a lágy tömítésé.
Csatlakozási mód szerint
Köpeny típusú gömbgrafitos öntöttvas pneumatikus pillangószelep
A szelep két csővezeték karima közé helyezkedik el, egyszerű telepítést és alacsony költséget kínál, így ez a leggyakrabban használt típus, amely DN50-DN2000 átmérőkre alkalmas.
Karimás típusú gömbgrafitos öntöttvas pneumatikus pillangószelep
A szeleptestnek saját karimája van, amely a csővezeték karimájához van csavarozva, jobb tömítési teljesítményt biztosítva, alkalmas nagy{0}}nyomású, nagy{1}}átmérőjű (DN1000 és nagyobb) alkalmazásokhoz.
Tipikus alkalmazási forgatókönyvek
Városi Mérnöki szak
Ebben a forgatókönyvben a fő szelepeket városi vízellátáshoz, szennyvíztisztító telep bemeneti/kimeneti csővezetékeihez és esővíz-elvezető csővezetékeihez használják.
HVAC
Az épület központi klímaberendezéseinek hűtővíz és melegvíz keringető vezetékei áramlásszabályozásra és rendszer be/ki szabályozásra szolgálnak.
Ipari cirkulációs víz
A keringető víz- és hűtővíz-vezetékeket olyan iparágakban, mint az acél, a vegyipar és a papírgyártás, úgy tervezték, hogy ellenálljanak a folyadék hatásának és a kisebb szennyeződéseknek.
Mezőgazdasági öntözés
A nagyméretű-mezőgazdasági területek öntözőrendszereinek fő csővezeték-vezérlése a kültéri nedvességnek és vibrációnak{1}}hajlamos környezethez van igazítva.
Csomagolás és Szállítás
Vállalati profil
Tanúsítványaink
A kínai Shanxi tartományban található Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. a gömbgrafitos öntöttvas csőszerelvények, csövek, különféle szelepek és kupakok vezető gyártója, teljes mértékben kihasználva a régió bőséges ipari nyersanyagait.
