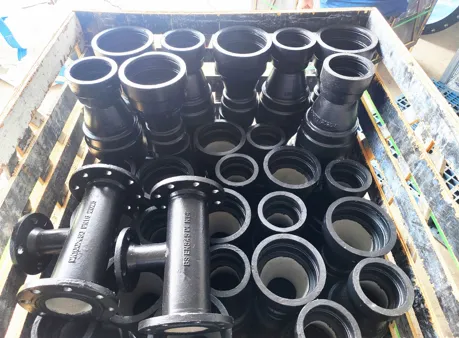

Termék áttekintése
A gömbgrafitos öntöttvas aljzatú kúpos csőszerelvények integrált kompozit szerkezettel rendelkeznek, amely ötvözi a foglalatot és a kúpos kialakítást, és kiváló kompatibilitás mellett a helyszíni csővezeték-építéshez igazított-. A szerelvény egyik vége egy szabványos aljzat, amely nagy méretpontossággal és sima belső fallal rendelkezik, amely lehetővé teszi a megfelelő gömbgrafitos öntöttvas csövekkel való közvetlen csatlakozást. A tömítés speciális gumitömítésekkel történik, amelyek nem igényelnek hegesztést vagy karimás csavar rögzítést. A másik vége egy egybeépített, kúpos szűkítő szakasz, finom lejtős kúpsággal, amely lehetővé teszi a cső névleges átmérőjének zökkenőmentes bővítését vagy csökkentését.
Főbb műszaki paraméterek
| Tétel | Paraméter |
|---|---|
| Anyag | gömbgrafitos öntöttvas QT450-10 / GGG50 |
| Szerkezet | Integrált aljzat és kúpos reduktor |
| Csatlakozás típusa | Aljzatcsatlakozó gumi tömítéssel |
| Névleges átmérő | DN100 ~ DN1200 (testreszabható) |
| Nyomásosztály | PN10, PN16, PN25 |
| Standard | EN545, ISO2531, GB/T13295 |
| Bevonat | Külső: Bitumenes festék / FBE bevonat Bélés: Cementhabarcs bélés |
Jellemzők
Gyors és kényelmes telepítés: A gömbgrafitos öntöttvas aljzatú kúpos csőszerelvények szabványos méretekkel és erős cserélhetőségükkel rendelkeznek. A csatlakozás egyszerű helyszíni beillesztéssel -végezhető, ami lerövidíti az építési időt. Alkalmas új csővezeték építésére és meglévő csőrehabilitációs projektekre.
Rugalmas aljzattömítés
A precízen legyártott foglalat gumitömítésekkel működik a tömítéshez. Nincs szükség hegesztésre vagy csavarokra. A kötés elviseli az enyhe süllyedést, a tengelyirányú tágulást és a szögelhajlást, így stabil szivárgásmentes -teljesítményt biztosít.
Áramvonalas kúpos áramlási csatorna
A gyengéd kúpos felület sima átmérő-átmenetet tesz lehetővé, csökkenti a turbulenciát és a fejveszteséget, minimalizálja az üledék felhalmozódását és biztosítja az egyenletes folyadékszállítást.
Telepítési megjegyzések
Vizsgálja meg és tisztítsa meg a csővégeket
Beszerelés előtt ellenőrizze a szerelvények és csövek aljzatát és csapfelületeit. Távolítsa el a sorját, homokot, zsírt és szennyeződést. Ügyeljen arra, hogy ne legyenek repedések vagy sérülések az aljzatokon/csapokon, és a gumitömítések mentesek az elöregedéstől, deformációtól és hibáktól.
Szerelje be a gumi tömítést
Helyezze a gumitömítést egyenletesen a foglalat hornyába. Győződjön meg arról, hogy a tömítés teljesen a helyére kerül, anélkül, hogy elcsavarna. Egyenletesen vigye fel a jóváhagyott kenőanyagot a tömítésre és a csap külső felületére. Tilos olajat vagy kenőzsírt használni, mert károsíthatja a gumit.
Igazítás és beillesztés
Tartsa a csapot és az aljzatot koaxiálisan. Lassan és egyenletesen nyomja be a csapot a megjelölt behelyezési mélységig. Ne kalapáljon hevesen, hogy elkerülje a foglalat eltörését vagy a tömítés elmozdulását. Behelyezés után ellenőrizze a tömítés helyzetét, hogy elkerülje az extrudálást.
Szabályozza az ízület elhajlását
A flexibilis hüvelyes csatlakozás korlátozott szögelhajlást tesz lehetővé, amely nem haladhatja meg a megadott maximális megengedett szöget, hogy megakadályozza a tömítés egyenetlen terhelése által okozott szivárgást. A csövek alátétnek vízszintesnek kell lennie a helyi felfüggesztés elkerülése érdekében.
Kitöltési követelmény
A visszatöltés csak közös ellenőrzés után kezdhető meg. Használjon osztályozott homokot vagy sima talajt. Szimmetrikusan tömörítse a cső mindkét oldaláról rétegesen. Ne halmozzon fel földet az egyik oldalon, hogy elkerülje az illesztés elmozdulását.
Nyomáspróba
A csővezeték felszerelése után végezzen hidrosztatikai vizsgálatot. Lassan emelje meg a nyomást, és ellenőrizze az összes csatlakozást szivárgás szempontjából. Csak a teszt sikeres teljesítése után fejezze be a teljes feltöltést.
Tárolási védelem
Tárolás közben óvja az aljzatokat, és kerülje az ütéseket. Az öregedés megelőzése érdekében ne tegye ki a gumitömítéseket hosszú ideig- közvetlen napsugárzásnak a helyszínen.
Aktuális csővezeték-problémák, amelyeket megold
Szivárgásveszély a változó{0}}átmérőjű merev kötéseknél
A hagyományos hegesztett acél reduktorok könnyen megrepednek geológiai elmozdulás és hőmérsékletváltozás hatására, míg a merev karimás reduktorok hosszan tartó -rezgés hatására lazítják meg a csavarokat. A flexibilis aljzattömítés elnyeli a mikroelmozdulásokat, megőrzi a tömítés integritását még kis csőeltolódás esetén is, megakadályozza a felszín alatti víz szivárgását és a nem-bevétel nélküli vízpazarlást.
Eltömődés és üledékképződés a csőméret hirtelen megváltozásakor
A derékszögű-csökkentő szerkezet folyamatosan felfogja az iszapot, rostokat és üledéket, helyi csőelzáródást okozva. Az áramvonalas kúpos belső fal egyenletesen vezeti a folyadékáramlást, csökkenti a maradék tapadását és csökkenti a rendszeres csővezeték kotrási gyakoriságát.
A törékeny öntöttvas reduktorok magas csereköltsége
A szürkeöntöttvas kúpos szerelvények megrepednek az utántöltési nyomás és a jármű terhelése alatt, ezért a cseréhez teljes{0}}szelvényű csővezeték kiásása szükséges. A gömbgrafitos öntöttvas ütésállósága elkerüli a törékeny törést, és a foglalat gyors szétszereléséhez csak helyi tömítést kell cserélni, nagy-léptékű útfeltárás nélkül.
Alkalmazási forgatókönyvek
Városi vízellátási projektek
Új városi vízellátó hálózatok és régi vízvezetékek felújítása, a fővezetékek és a leágazó vezetékek közötti átmérőjű átmenethez.
Csapadékvíz és szennyvíz csőrendszerek
Eltemetett városi esővíz- és szennyvízvezetékek. A sima csőméret-átalakítás csökkenti az üledék felhalmozódását.
Vízügyi és szivattyútelepi projektek
Közepes és kisméretű vízszállító rendszerek és szivattyúállomások csővezetékei, alkalmasak vízkalapácsütéses munkakörülményekre.
Egyéb termékek
Gyártási folyamat folyamata
Vállalati szolgáltatások
-
Egyedi tervezés:OEM/ODM szolgáltatásokat kínálunk konkrét iparági vagy projektigények kielégítésére.
-
Szigorú minőségellenőrzés:Minden Tapping Saddle teljesítményét, tömítését és nyomásállóságát tesztelték.
-
Hatékony szállítás:Gyors és megbízható szállítás a kínai Shanxi-i gyártóüzemünkből az ügyfelekhez világszerte.
-
Szakmai támogatás:Technikai csapatunk tanácsot és{0}}értékesítés utáni segítséget kínál a telepítéshez, a kompatibilitáshoz és a karbantartáshoz.
rólunk
Megbízható termékminőséggel és bizonyított exportellátási lehetőségekkel gyárunk az évek során számos országba és régióba szállított árut, köztük az Egyesült Királyságba, Brazíliába, Mexikóba és Spanyolországba.
A kész projektekhez szállított termékek folyamatos működést biztosítanak, tömeges minőségi hibák vagy átvételi viták nélkül. A szilárd megbízhatóságnak és a versenyképes költségteljesítménynek köszönhetően folyamatosan kapunk ismétlődő megrendeléseket hazai és külföldi vásárlóinktól, és továbbra is a tengerentúli nagykereskedők preferált beszállítója maradunk.
Képesítések
A kínai Shanxi tartományban található Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd. a gömbgrafitos vas csőszerelvények, csövek, különféle szelepek és aknafedelek vezető gyártója. Automatizált gyártósoraink és tapasztalt gyártástechnológiai csapatunk professzionális és rugalmas testreszabott megoldásokat kínál Önnek.
