I. A termék meghatározása és szerkezeti jellemzői

A 45 fokos könyöktestből és mindkét végén karimákból áll, fő funkciója a csővezeték irányának megváltoztatása, ami egy levehető, tömített csatlakozást biztosít a könnyű használat érdekében.

Jellemzők: DN100 átmérő (kb. 100mm), alkalmas azonos specifikációjú csővezetékekhez; A 45 fokos fordulási ellenállás alacsony, alkalmas az irány finom-hangolására; A szabványos karimák egyszerű szét- és összeszerelést tesznek lehetővé, megbízható tömítést tesznek lehetővé, és megoldják a hegesztett könyökök karbantartási kihívásait.

II. Főbb műszaki paraméterek

Megfelel az ipari szabványoknak, kiválasztási referencia:

Névleges átmérő (DN): 100 mm, alkalmas 114 mm-es acélcsőhöz és 140 mm-es gömbgrafitos vascsőhöz;
Elfordulási szög: 45 fok, hiba Kisebb vagy egyenlő, mint ±1 fok;
Karima szabvány: PN10/PN16, DN100 szabvány 3 csavarlyukkal;
Falvastagság: gömbgrafitos öntöttvas 7,2 mm, szénacél és rozsdamentes acél testre szabható;
Üzemi nyomás: Szabványos 1,0/1,6 MPa, a magas nyomás testreszabható;
Üzemi hőmérséklet: Standard -20 ~ 120 fok, az ötvözet anyaga 400 fok feletti hőmérsékletnek ellenáll;
Csatlakoztatás módja: Levehető karima tömítő tömítéssel, ütésálló.

III. Gyakran használt anyagok és alkalmazható forgatókönyvek

Szénacél anyag

Magas költség-teljesítményarány, rozsdamentesítő kezelés után, alkalmas kommunális vízellátásra és vízelvezetésre, fűtésre és általános ipari alacsony nyomású-átvitelre, a legszélesebb körben használt anyag.

Rozsdamentes acél anyag

Elsősorban 304 és 316L, korrózióálló- és másodlagos szennyezés nélkül, alkalmas vegyi, élelmiszeripari, gyógyszerészeti és ivóvízi alkalmazásokhoz.

gömbgrafitos vas anyag

Nagy szilárdság, alacsony zajszint, kiváló tömítés- és ütésállóság, alkalmas kommunális és magas{0}}vízelvezető rendszerekhez, összetett környezetekhez is alkalmazkodik, és hosszú élettartammal rendelkezik.

Ötvözött acél anyag

Magas hőmérsékletnek és nagy nyomásnak ellenálló, extrém munkakörülményekre alkalmas csúcskategóriás{0}}iparágakban, mint például az olaj, a földgáz és az energia.

IV. A termék előnyei

Sima kormányzás és csökkentett légellenállás, csökkentve az energiafogyasztást;

Levehető karimák a kényelmes telepítéshez és karbantartáshoz, munkaerőt takarítanak meg;

Megbízható tömítés és tartós anyagok, csökkentve a karbantartási költségeket;

Szabványos gyártás, kompatibilis a különféle szabványos csővezeték-szelepekkel;

Bőséges anyagok, több területre is alkalmas, magas költség{0}}teljesítményarány.

V. Telepítési és karbantartási pontok

Telepítési óvintézkedések

1. Vizsgálja meg a megjelenést, és ellenőrizze a specifikációkat és az anyagokat;

2. Biztosítsa a pontos forgást és kerülje a kényszerbeszerelést;

3. Húzza meg egyenletesen a csavarokat, válassza ki a megfelelő tömítéseket, és tisztítsa meg a tömítőfelületeket;

4. Kövesse a telepítési elveket a csővezeték zökkenőmentes áramlásának biztosítása érdekében;

5. Nyomáspróba telepítés után; ha nem talál rendellenességet, akkor helyezze üzembe a rendszert.

Karbantartási pontok

1. Rendszeresen ellenőrizze a csavarokat és tömítéseket, és azonnal húzza meg vagy cserélje ki őket;

2. Végezzen korróziógátló-tisztítást az anyag tulajdonságainak megfelelően;

3. Vizsgálja meg a rendellenes nyomást és áramlási sebességet, és haladéktalanul kezelje az eltömődéseket és szivárgásokat;

4. A hosszú távú leállításhoz ürítse ki a közeget, és tárolja tisztán és korrózióálló-;

5. Kerülje a maró hatású tisztítószerek használatát.

VI. Alkalmazási területek

Városi mérnöki munka:

Vízellátás és elvezetés, szennyvízkezelés, fűtés, gázszállítás;

Ipari szektor:

Közepes és alacsony nyomású, közepes hőmérsékletű átvitel a kőolaj-, vegyipar-, energia-, élelmiszer- és gyógyszeriparban;

Épületgépészet:

Magas-vízelvezetés és -elvezetés, tűzvédelem, légkondicionáló csővezetékek;

Egyéb:

Hajótechnika, ivóvízkezelés, mezőgazdasági öntözés.

További információért forduljon hozzánk: WhatsApp/WeChat: +8618334738900
E-mail: info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com

Népszerű tags: dupla-karimás könyök dn100 45 fok, Kína dupla-karimás könyök dn100 45 fok gyártók, beszállítók, csillogó vas hosszú élettartamú csőszerelvények, Csillogó vas mechanikus ízületi szerelvények, csillogó vasdugók, csillapító vas aljzat szerelvényei, csillogó vas standard csőszerelvények, csőszerelhető gyártók és beszállítók

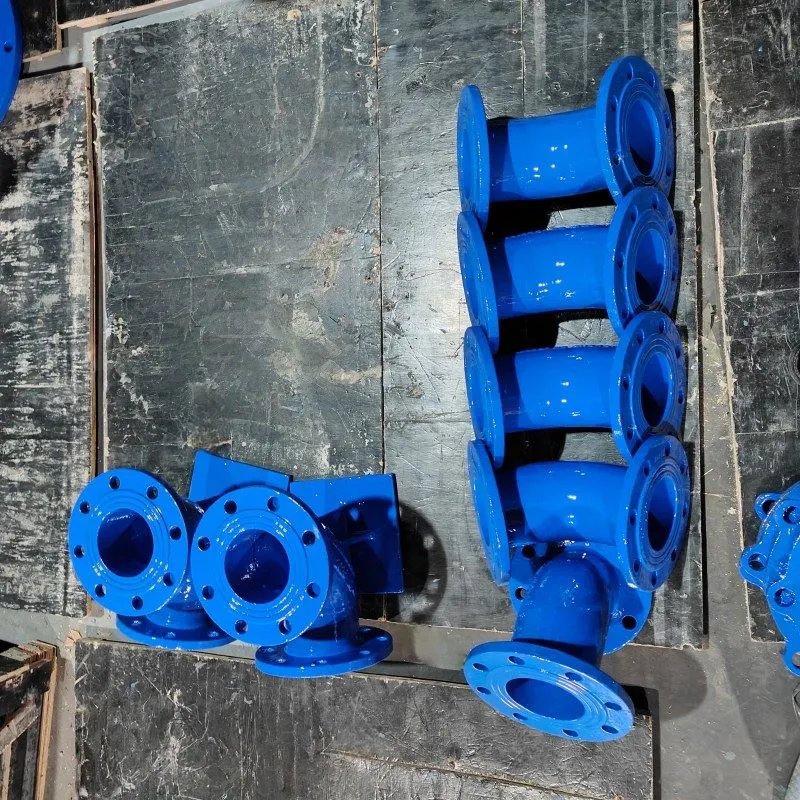

Dupla-karimás könyök DN100 45 fok
