Tárgy fogalma
Nézzük meg közelebbről a „gömbgrafitos öntöttvas csőszerelvényeket”. Ez egy nagyon fontos fogalom, mert a tényleges csővezeték-tervezésben az egyenes csövek csak az alapot jelentik; a különféle csőszerelvények kulcsfontosságúak a csővezeték irányának megváltoztatásához, elágazásához, átmérőjének csökkentéséhez és csatlakoztatásához.

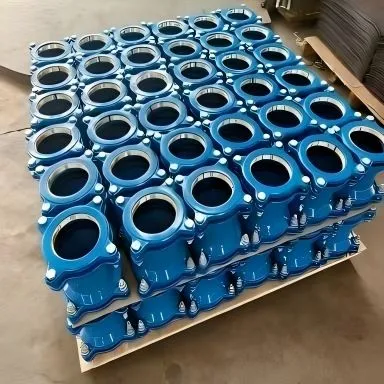

A gömbgrafitos öntöttvas csőszerelvények gömbgrafitos vasból készült csőcsatlakozások. Ugyanazokkal az anyagtulajdonságokkal rendelkeznek, mint az egyenes gömbgrafitos öntöttvas csövek (nagy szilárdság, nagy szívósság, korrózióállóság), és meghatározott interfésztípusokon (például T--típuson, K-típuson és karimatípuson) keresztül egyenes csövekhez vagy más csőszerelvényekhez kapcsolódnak, így teljes és tömített csőrendszert alkotnak.
Főbb jellemzők
01. Kiváló anyag: A gömbgrafitos öntöttvas minden előnyét örökli, nagy szilárdságú és jó szívósságú, és ellenáll a nagy belső nyomásnak és a külső terhelésnek.
02. Megbízható tömítés: Ha azonos anyagú és szabványú egyenes csövekkel használják, az interfészek tömítési teljesítménye egyenletes, biztosítva, hogy a teljes csővezetékrendszerben ne legyen szivárgás.
03. Nagy tartósság: Hosszú tervezési élettartam, általában egyenes csövekkel szinkronizálva, akár 50-100 év.
04. A specifikációk teljes választéka: A típusok széles választéka áll rendelkezésre a különféle összetett csővezeték-elrendezési igények kielégítésére.
05. Szabványosítás: A gyártás nemzetközi szabványokat (például ISO 2531) vagy nemzeti szabványokat (például GB/T 13295) követ a felcserélhetőség és kompatibilitás biztosítása érdekében.
Gyakori típusok és felhasználások
1. Irányváltó szerelvények
A csövek irányának megváltoztatására szolgál.
Könyökök: A leggyakrabban használt csőszerelvények.
90 fokos könyök: 90 fokkal megváltoztatja a cső irányát.
45 fokos könyök: 45 fokkal megváltoztatja a cső irányát.
22,5 fokos könyökök, 11,25 fokos könyökök: Olyan helyzetekben használatos, ahol apró szögbeállítást igényelnek.
2. Elágazási és elterelési típusok
Leágazó csövek csatlakoztatására szolgál a főcsőről.
Pólók:
Egyenlő átmérőjű pólók: Mindhárom kimenet azonos átmérőjű.
Csökkentő pólók: Az elágazó cső átmérője kisebb, mint a fő cső átmérője.
Négyirányú pólók-: négy irányban ágak; kevésbé elterjedt, összetett, egymást keresztező csőhálózatokban használják.
3. Csökkentő szerelvények
Különböző átmérőjű csövek csatlakoztatására szolgál.
Szűkítők (egységes szűkítők):
Koncentrikus reduktorok: a középvonalak igazodnak; függőleges csövekhez vagy beállítást igénylő helyzetekhez használják.
Excentrikus reduktorok: A csőfal egyik oldala egy síkban van; általánosan használt vízszintes csövekhez, hogy fenntartsák a cső alsó vagy felső magasságát, és megakadályozzák a légzsákok vagy a maradványok felhalmozódását.
4. Csatlakozások és lezárások
Speciális csatlakozásokhoz vagy csővezetékek tömítésére használják.
Hüvely (rövid cső): Két egyenes cső összekötésére szolgál, amelyek közvetlenül nem reteszelhetők.
Csődugó (vakkarima): A csővezeték végének tartós vagy ideiglenes lezárására szolgál.
Karima/aljzat: Az egyik vége egy szabványos csőcsatlakozás (aljzat vagy csap), a másik vége pedig egy karima. Szelepekhez, szivattyúkhoz vagy más karimás berendezésekhez való csatlakoztatásra szolgál, csővezetékről berendezésre való átmenet elérése érdekében.
Javítóbilincsek: Nem{0}}standard csőszerelvények, de nagyon fontosak. Gyors javításokhoz használható, ha a csövek véletlen sérülés miatt szivárognak, a teljes csőszakasz cseréje nélkül. A csatlakozás típusa ugyanaz, mint az egyenes csöveknél, és a szerelvények megfelelő interfészekkel vannak felszerelve, amelyeknek kompatibilisnek kell lenniük a csatlakoztatott egyenes csövekkel vagy a berendezés interfészeivel.
T-írja be a diat-a felületen:
A leggyakoribb rugalmas interfész. A szerelvény egyik vége egy foglalat (beépített-gumigyűrűvel), a másik vége pedig egy csap. Gyors telepítést és kiváló tömítést kínál.
K- típusú mechanikus interfész:
A tömítés úgy érhető el, hogy a gumigyűrűt csavarokkal és egy tömszelencével meghúzzák, ami nagyobb interfészmerevséget és kihúzási ellenállást- biztosít.
Karimás csatlakozás: Két karimát csavarokkal rögzítenek egymáshoz, és közé egy tömítést helyeznek el a tömítéshez. Általában olyan berendezésekhez vagy csőszakaszokhoz való csatlakoztatásra használják, amelyek gyakori szétszerelést igényelnek. Sok csőszerelvény összetett csatlakozás; például egy pólónak lehet két T-hüvelycsuklója és egy T-csapos csatlakozása, vagy egy karimás csatlakozása.
Illesztési elv
Anyagok és szabványok:
Biztosítani kell, hogy a szerelvények és az egyenes csövek ugyanazoknak a szabványoknak feleljenek meg (például ISO, GB, EN stb.).
01
Nyomásszint:
A szerelvények nyomásértéke (pl. K9) nem lehet alacsonyabb, mint a csatlakoztatott egyenes csőé.
02
Interfész típusa:
A szerelvény típusának tökéletesen illeszkednie kell az egyenes csőhöz. Egy T-csuklót egy T-aljzattal kell felszerelni.
03
Belső és külső korrózióvédelem:
Az egyenes csövekhez hasonlóan a gömbgrafitos öntöttvas csőszerelvények is jellemzően a belső falon cementhabarcs béléssel vannak ellátva, a külső falon pedig epoxi aszfalt vagy cinkréteg + aszfaltfesték a korrózióvédelem érdekében. Speciális korrozív környezetben (például savas talajon) megerősített korrózióvédelmet kell előírni.
04
Telepítési megjegyzések:
Tisztítás: Felszerelés előtt feltétlenül tisztítsa meg a foglalatot, a csapot és a gumigyűrűt, hogy elkerülje a szennyeződések hatását a tömítésre.
Kenés: Használjon speciális, nem-mérgező kenőanyagot a beszerelés megkönnyítése és a gumigyűrű védelme érdekében.
Jelölés: Jelölje be a behelyezési mélységet az aljzaton a megfelelő felszerelés érdekében.
Igazítás: Megfelelő szerszámok (például feszítőrudak vagy feszítők) használatakor ügyeljen arra, hogy a csövek és a szerelvények egy vonalban legyenek, hogy elkerülje a gumigyűrűk elcsúszását vagy csavarodását.
