bevezetni

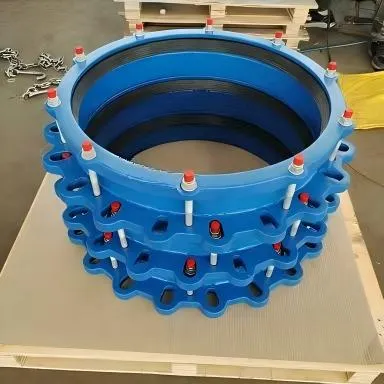

A gömbgrafitos öntöttvas szétszerelhető kötés egy rugalmas összekötő elem, amelyet a szelepek, szivattyúk és csővezetékek közötti egyszerű be- és szétszerelésre terveztek. Lehetővé teszi a tengelyirányú beállítást a telepítési tűrés elnyelésére és a csővezeték elmozdulásának kompenzálására. A csatlakozás leegyszerűsíti a szelep karbantartását és eltávolítását csövek vágása nélkül, széles körben alkalmazva vízellátási és nyomóvezeték-projektekben.
alkatrészek
| Összetevő | Leírás |
|---|---|
| Főtest (test karima) | A gömbgrafitos öntöttvas QT450-10 nyomásálló fő alkatrésze. Az egyik oldalsó karima szelepekhez vagy berendezésekhez csatlakozik. Belül csúszóhüvelyt és tömítőtömítést tartalmaz, belül és kívül epoxi bevonattal. |
| Csúszó hüvely | Axiális mozgásra képes gömbgrafitos öntöttvas hüvely. Korrekciós ráhagyást biztosít a csővezeték hosszának kompenzációjához. |
| Mirigy | Öntöttvas tömszelence a gumitömítés összenyomásához és a tömítési helyzet rögzítéséhez. |
| Gumi tömítés | EPDM / NBR gumi, elsődleges tömítőelem a közeg szivárgásának megakadályozására csúszó hézag révén. |
| Határoló csavar szerelvény | Csavarok, anyák és alátétek. Korlátozza a maximális csúszási utat, hogy elkerülje a hüvely elmozdulását, és rögzítse a tömszelencet a helyére. |
paraméter
| Tétel | Specifikáció |
|---|---|
| Anyag | Test, tömszelence, csúszó hüvely: gömbgrafitos öntöttvas QT450-10 / GGG50 |
| Gumi tömítés | EPDM / NBR |
| Szabványok | ISO 2531, EN 545 |
| Nyomásértékelés | PN10, PN16 |
| Mérettartomány | DN50-DN2000 |
| Axiális beállítás | Normál 50-100 mm (névleges átmérőtől függően) |
| Bevonat | Belső és külső epoxi porbevonat |
| Csatlakozás típusa | Karimás |
| Megfelelő közepes | Ivóvíz, kommunális víz, ipari víz |
| Üzemi hőmérséklet | 0-80 fok |
Fő előnyei
A szelepek, szivattyúk és kapcsolódó berendezések csővágás nélkül összeszerelhetők és szervizelhetők, nagymértékben csökkentve a karbantartási munkaterhelést.
Stressz oldás:
Képes elnyelni a csővezetékek hőmérsékletváltozás okozta csekély hőtágulását és összehúzódását, vagy az alapozás által okozott csekély elmozdulást.
A határolócsavar-szerelvény szabályozza a csúszást, és megakadályozza a karmantyú elmozdulását a biztonságos működés érdekében.
Rugalmas telepítés:
A csőkarimák között bizonyos szögeltérés vagy rés megengedett.
Ellenőrizze a tömítőgyűrűt:
Beszerelés előtt győződjön meg arról, hogy a tömítőgyűrű felülete tiszta és sértetlen.
Egyenletesen meghúzva:
A csavarok meghúzásakor fokozatosan, átlósan alkalmazzon erőt, hogy a tömítőgyűrű egyenletesen összenyomódjon.
Állítsa be az utazást:
Ügyeljen arra, hogy ne lépje túl a gyártó által megadott maximális beállítási tartományt (Total Adjustment Range).
