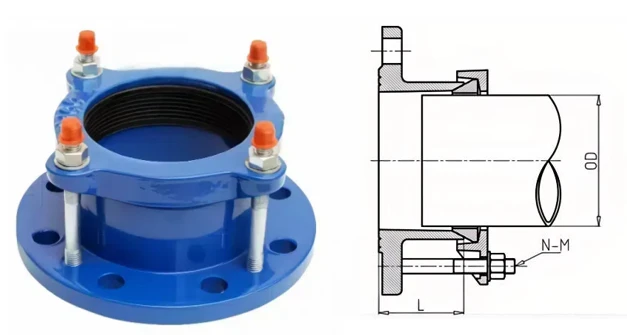

Fő szerkezet (DN névleges átmérő szerint csoportosítva)

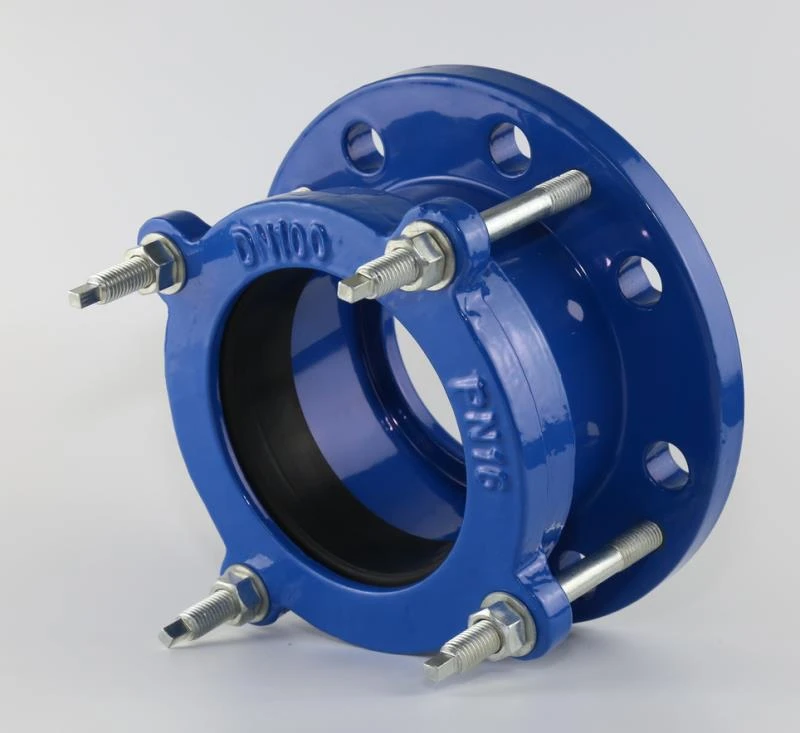

Alapelemek összetétele Négy magrész alkotja a teljes készletet: főtest, karimavég, meghúzó kötőelemek és tömítő tömítések. A DN80-tól DN600-ig terjedő modellek zárható karimás szerkezeteket adnak hozzá, hogy az egész csatlakozást szorosabbá és stabilabbá tegyék.
Anyagszabványok (Minden megfelel a nemzetközi ipari előírásoknak) 01 Főtest és karima öntvény: GGG50 gömbgrafitos öntvény az EN 1563 szerint. Ez az anyag jól egyensúlyban tartja a szerkezeti szilárdságot és az ütésállóságot. 02 Rögzítőcsavarok: AISI 304 rozsdamentes acél standard opció; Az AISI 316 speciális projektekhez választható. A csavarok szilárdsági fokozatai elérik a 4,8 vagy 8,8 értéket, megfelelnek az ISO-szabályoknak. 03 Tömítő tömítés: Szabványos EPDM gumi, amely megfelel az EN 681-nek-1. Speciális közegekhez NBR gumitömítések állnak rendelkezésre, amelyek garantálják a szivárgásmentes csatlakozást. 04 Felületi korróziógátló-réteg: Epoxi bevonat az EN 14901 szerint. A bevonat vastagsága eléri a 250 μm-t, szabványos szín RAL 5015, kiemelkedő rozsdaálló teljesítménnyel.
Főbb műszaki paraméterek
Méretlefedettség
Termékünk DN40-től DN600-ig terjed (1,5 hüvelyk – 24 hüvelyk). 48 mm-től 636 mm-ig terjedő külső átmérőjű csövekre alkalmas. Vegyük például a DN40-et, amely 48 mm és 60 mm közötti külső átmérőjű csövekhez használható.
Üzemi nyomás opciók
A PN10 és a PN16 a szokásos raktárkészletünk. Nagynyomású ipari csővezetékekhez is gyártunk PN25 és PN40 változatokat.
Alkalmazható hőmérsékleti tartomány
Az EPDM tömítések -10 és 120 fok közötti üzemi hőmérséklethez illeszkednek; Az NBR tömítések -10 foktól 82 fokig támogatják.
Telepítési kompenzációs kapacitás
A szerelvény ±4 fok és ±6 fok közötti szögelhajlást tesz lehetővé, ami enyhe csőeltolódást okoz, és elnyeli a hőtágulásból és zsugorodásból származó deformációt.
Vonatkozó szabványok és tanúsítványok
Minden áru átmegy az EN 545, AWWA C219, AS/NZS 2280 szabványok alapján. ACS és NSF 61 tanúsítvánnyal rendelkezünk vízzel érintkező alkalmazásokhoz
Alapvető előnyei
Széles illeszkedési tartomány
Egyetlen adapter többféle anyagú és méretű csöveket és karimákat köt össze. Az ügyfelek csökkenthetik a készlet mennyiségét és csökkenthetik a teljes beszerzési költséget.
Gyors helyszíni{0}}telepítés
A dolgozóknak nincs szükségük professzionális hegesztési ismeretekre. Csak egy csavarkulcs szükséges a csavarok keresztirányú meghúzásához. A kenéshez szappanos vízzel kenje be a tömítéseket (hideg helyeken használjon fagyálló folyadékot), és a beépítési sebesség 50% fölé emelkedik.
Stabil tömítő hatás
Húzza meg a csavarokat, hogy a tömítéseket szorosan a cső külső falaihoz nyomja. Még ha a csövek kisebb ovális deformációt is mutatnak, az illesztések -szivárgásmentesek maradnak legfeljebb 16 bar üzemi nyomás alatt.
Hosszú szervizciklus
A gömbgrafitos öntöttvas test, az epoxi rozsdamentes -bevonat és a rozsdamentes acél kötőelemek együttesen ellenállnak a korróziónak és a kopásnak. A települési csővezeték üzemi körülményei között az állandó élettartam meghaladja a 15 évet.
Könnyű karbantartási munka
Az osztott, levehető kialakítás sokkal egyszerűbbé teszi a csövek ellenőrzését és az alkatrészek cseréjét (szelepek, vízszivattyúk stb.), ami jelentősen lerövidíti az építési állásidőt.
Tipikus alkalmazási forgatókönyvek
Municipal Engineering Link öntöttvas csövek és PVC csövek csapvízellátó hálózatokhoz, szennyvíztisztító vezetékekhez és esővíz-elvezető vezetékekhez. Ipari gyártósorok Semleges folyékony közeg szállítása vegyi, gyógyszerészeti és élelmiszergyárakban; illeszkedjen a rozsdamentes acélcsövekhez és a műanyag csővezetékekhez. Mezőgazdasági öntözés Termőföld vízvédelmi létesítményei és kerti locsoló csővezetékek, amelyek ellenállnak a zord kültéri korrozív környezetnek. Csővezeték felújítás és karbantartás Megvalósítható a karima átmenet a régi csövek korszerűsítése és a berendezés cseréje során, nem kell megsemmisíteni az eredeti ép csőszakaszokat.
Főbb telepítési lépések
Csőelő{0}}kezelés
Törölje le és tisztítsa meg a 12 hüvelykes részt mindkét cső végén, teljesen törölje le az összes olajfoltot, üledéket és felületi hibákat.
Méretválasztási szabály
Válassza ki a megfelelő DN kalibert a cső külső átmérője alapján. Válassza ki a HDPE szerelvényeket külső méret szerint; válasszon PVC termékeket a névleges átmérőnek megfelelően.
Összeszerelési sorrend
Vegye ki a rögzítőgyűrűt és a tömítőtömítést → csúsztassa a karimás főtestet a csőre → szerelje vissza a rögzítőgyűrűt és a tömítést (ügyeljen arra, hogy a cső vége hozzáérjen a tömítéshatároló lemezhez) → húzza meg az összes csavart egyenletesen, átlós sorrendben.
Nyomáspróba működése
Lassan emelje fel a nyomást a névleges üzemi terhelésig, és a hivatalos használat előtt ellenőrizze az összes csatlakozást szivárgás szempontjából. A kezdeti csavarnyomaték 50 láb- font, csavarméretenkénti beállítás: 70 láb- font 5/8 hüvelykes csavarokhoz, 90 láb{8}} font 3/4 hüvelykes csavarokhoz.
Tanúsítványunk
Rólunk
miért válassza termékeinket
Professzionális szelepexport-kereskedelmi vállalat vagyunk. Bár nem magunk gyártunk szelepeket, szoros együttműködést tartunk fenn számos vezető kínai szelepgyártóval. Robusztus ellátási lánc integrációs képességeinket kihasználva költséghatékony középkategóriás-megoldásokat kínálunk a különféle piacokon a mérnöki igények széles körének kielégítésére.
Fő termékvonalaink a következők:
Termékek teljes választéka, beleértve a gömbgrafitos öntöttvas csöveket, szelepeket, szerelvényeket, csatlakozókat, aknafedeleket és egyebeket.
Minden partnergyárunk fejlett automatizált gyártósorokkal, átfogó tesztelő berendezéssel és professzionális K+F csapatokkal rendelkezik. Széleskörű tervezési tapasztalatunkkal és szigorú minőség-ellenőrzési rendszerünkkel biztosítjuk, hogy minden terméktétel megfeleljen ügyfeleink szabványainak.
